SIEMENS · OEM-артикул Ecoflam

Автомат горения SIEMENS LME22.331C2 — OEM Ecoflam 65324042

Артикул OEM: 65324042
Ecoflam SIEMENS

Автомат горения SIEMENS LME22.331C2. Артикул OEM: 65324042. Напряжение питания: 230 В AC; Время безопасности при розжиге TSA: не более 3 с. Позиция в номенклатуре Ecoflam.

Напряжение питания
230 В AC
Время безопасности при розжиге TSA
не более 3 с
Время предварительной продувки t1
не менее 30 с
Контроль пламени
Ионизационный; УФ-датчик QRA через AGQ3.xA27
Запросить цену и срок
Производитель автоматикиSIEMENS
Бренд OEM-артикулаEcoflam
Артикул OEM65324042
РазделАвтоматы горения
Единицашт

Серия: LME · Тип: Топочные автоматы · Цоколь: Без цоколя · Ступени: Двухступенчатые · Ступени: Одноступенчатые · Горелка: Наддувные горелки · Режим: Прерывистый режим · Контроль пламени: УФ-датчик

Документация для оборудования3 материалов; язык и редакция указаны отдельно

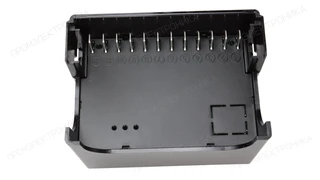

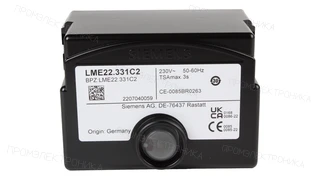

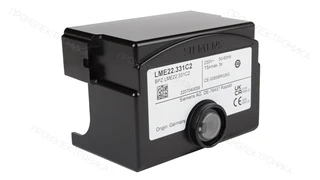

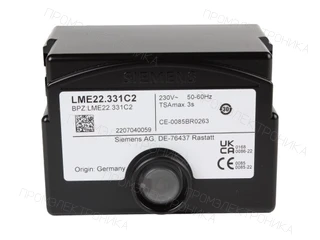

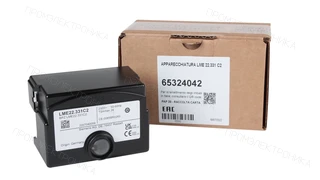

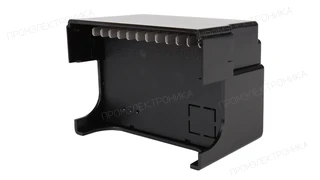

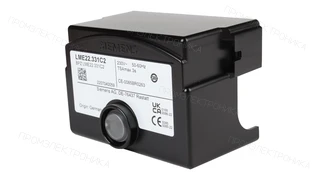

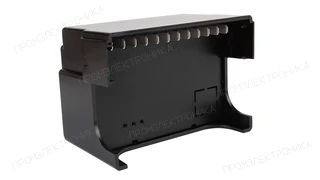

Фото товара

Автомат горения SIEMENS LME22.331C2 — OEM Ecoflam 65324042

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Автомат горения SIEMENS LME22.331C2 поставляется под OEM-артикулом 65324042 бренда Ecoflam.

Особенности исполнения LME22.331C2

Напряжение питания — 230 В AC; Время безопасности при розжиге TSA — не более 3 с; Время предварительной продувки t1 — не менее 30 с; Контроль пламени — Ионизационный; УФ-датчик QRA через AGQ3.xA27. Полный перечень параметров приведён в таблице характеристик.

Времена программы

  • Время ожидания tw: около 2,5 с.
  • Время безопасности при розжиге TSA: не более 3 с.
  • Время предварительной продувки t1: не менее 30 с.
  • Время предварительного розжига t3: около 3 с.
  • Время после розжига t3n: около 2,5 с.

Сверка перед заменой

Для LME22.331C2 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.

Комплектация и заказ

Монтажный цоколь: Заказывается отдельно. Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 65324042, количество и маркировку установленного оборудования.

Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.

Перед заказом проверьте артикул 65324042, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Горелки Ecoflam

Применяемость

Артикул 65324042 указан в каталогах запасных частей следующих горелок.

Модель и исполнение горелкиПозиция и исполнение
Ecoflam BLU 700.1 LN PAB
Позиция: 13
Ecoflam BLU 1000.1 LN PAB
Позиция: 13
Ecoflam BLU 1000.1 LN PR
Позиция: 13
Ecoflam BLU 1000.1 PAB
Позиция: 13
Ecoflam BLU 1000.1 PR
Позиция: 13
Ecoflam BLU 1200.1 LN PAB
Позиция: 13
Показать остальные модели и исполнения (40)Свернуть список
Модель и исполнение горелкиПозиция и исполнение
Ecoflam BLU 1200.1 LN PR
Позиция: 13
Ecoflam BLU 1200.1 PAB
Позиция: 13
Ecoflam BLU 1200.1 PR
Позиция: 13
Ecoflam BLU 1500.1 LN PR
Позиция: 13
Ecoflam BLU 1500.1 PAB
Позиция: 13
Ecoflam BLU 1700.1 PAB
Позиция: 13
Ecoflam BLU 1700.1 PR
Позиция: 13
Ecoflam BLU 2000.1 PAB
Позиция: 13
Ecoflam BLU 2000.1 PR
Позиция: 13
Ecoflam BLU TS 2000
Позиция: 24
Ecoflam MAX GAS 70 P AB
Позиция: 0120
Ecoflam MAX GAS 105 P AB
Позиция: 0120
Ecoflam MAX GAS 120 P AB
Позиция: 0120
Ecoflam MAX GAS 350 P AB LOW NOX
Позиция: 9
Ecoflam MAX GAS 350 P LOW NOX
Позиция: 9

Исполнение: P AB
Ecoflam MAX GAS 350 PAB LME LN
Позиция: 9
Ecoflam MAX GAS 350 PR (+MD)
Позиция: 9
Ecoflam MAX GAS 350 PR LOW NOX
Позиция: 9
Ecoflam MAX GAS 500 P AB LOW NOX
Позиция: 9
Ecoflam MAX GAS 500 P LOW NOX
Позиция: 9

Исполнение: P AB
Ecoflam MAX GAS 500 PAB LME LN
Позиция: 9
Ecoflam MAX GAS 500 PR (+MD)
Позиция: 9
Ecoflam MAX GAS 500 PR LOW NOX
Позиция: 9
Ecoflam MULTICALOR 45
Позиция: 14
Ecoflam MULTICALOR 70
Позиция: 14
Ecoflam MULTICALOR 70 PR/AB
Позиция: 14
Ecoflam MULTICALOR 100
Позиция: 14
Ecoflam MULTICALOR 100 PR/AB
Позиция: 14
Ecoflam MULTICALOR 140
Позиция: 14
Ecoflam MULTICALOR 140 PR/AB
Позиция: 14
Ecoflam MULTICALOR 170.1
Позиция: 15
Ecoflam MULTICALOR 170.1 PR
Позиция: 15
Ecoflam MULTICALOR 170.1 PR-AB
Позиция: 15
Ecoflam MULTICALOR 170.1 PR/AB
Позиция: 15
Ecoflam MULTICALOR 200.1
Позиция: 15
Ecoflam MULTICALOR 200.1 PR
Позиция: 15
Ecoflam MULTICALOR 200.1 PR-AB
Позиция: 15
Ecoflam MULTICALOR 200.1 PR/AB
Позиция: 15
Ecoflam MULTIFLAM 120 AB GN 100 MBAR
Позиция: 14
Ecoflam MULTIFLAM 200.1
Позиция: 14

Перед заказом сверьте полное исполнение и заводской номер горелки, а также артикул детали.

Подбор по исполнению

В каких горелках применяется

Артикул 65324042 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.

  • Ecoflam Multicalor 70 PR/AB
    Позиция на схеме
    14
    Исполнение
    SIEMENS LME22.331C2
  • Ecoflam Multicalor 100 PR/AB
    Позиция на схеме
    14
    Исполнение
    SIEMENS LME22.331C2
  • Ecoflam Multicalor140 PR/AB
    Позиция на схеме
    14
    Исполнение
    CONTROL BOX; SIEMENS LME22.331C2
  • Ecoflam Multicalor140 PR/AB
    Позиция на схеме
    14
    Исполнение
    SIEMENS LME22.331C2
  • Ecoflam MAX GAS 170 P
    Позиция на схеме
    0120
    Исполнение
    SIEMENS LME22.331C2
  • Ecoflam MAX GAS 250 P
    Позиция на схеме
    0120
    Исполнение
    SIEMENS LME22.331C2
  • Ecoflam BLU 1500.1 LN PR
    Позиция на схеме
    13
    Исполнение
    LME22.331C2
  • Ecoflam BLU 700.1 LN PAB
    Позиция на схеме
    13
    Исполнение
    LME22.331 C2
  • Ecoflam BLU 1000.1 LN PAB
    Позиция на схеме
    13
    Исполнение
    LME22.331 C2
  • Ecoflam BLU 1000.1 PAB
    Позиция на схеме
    13
    Исполнение
    LME22.331 C2
  • Ecoflam BLU 1200.1 LN PAB
    Позиция на схеме
    13
    Исполнение
    LME22.331 C2

Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.

Параметры

Технические характеристики

Время ожидания tw
около 2,5 с
Степень защиты
IP40
Время безопасности при розжиге TSA
не более 3 с
Время предварительной продувки t1
не менее 30 с
Вес, кг
0.2
Время предварительного розжига t3
около 3 с
Ширина, см
90
Время после розжига t3n
около 2,5 с
Высота, см
9
Интервал включения второй ступени t4
около 8 с
Длина, см
14
Напряжение питания
230 В AC
Способ сжигания
наддувные
Монтажный цоколь
Заказывается отдельно
Режим работы
прерывистый
Частота сети
50–60 Гц (±6%)
Контроль пламени
Ионизационный; УФ-датчик QRA через AGQ3.xA27
Ступени управления топливом
2
Вид топлива
газовые
Рабочая температура окр. среды
от -20 до 60 °C
Единица продажи
шт
Артикул OEM
65324042
Материалы

Документация

Siemens LME — техническое описаниеRU · Документ серии — проверьте исполнение
SIEMENS LME — технический документ серииRU · Документ
Siemens LME1, LME2, LME4 — Data SheetEN · Документ
Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
