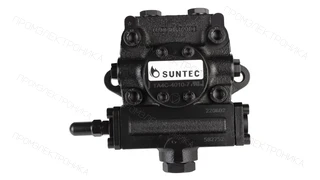

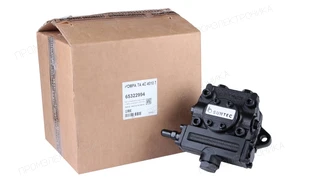

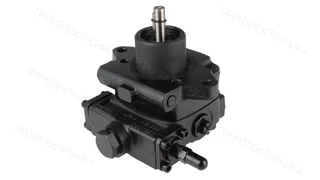

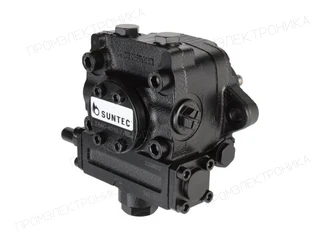

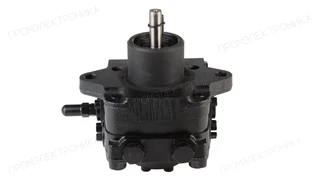

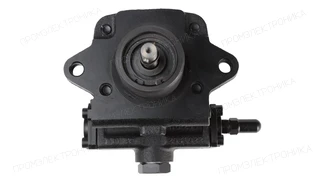

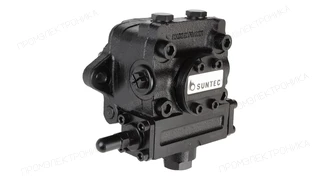

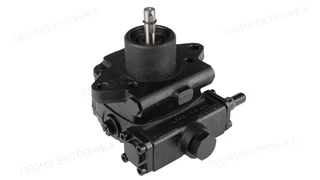

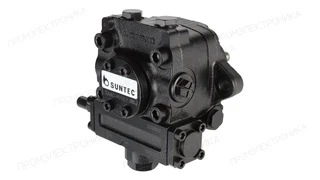

Насос для горелки Ecoflam TA 4 C 4010 7
Насос для горелки Ecoflam TA 4 C 4010 7. Вид перекачиваемой жидкости: дизельное топливо, мазут; Диапазон давления на форсунку: от 7 до 40 бар.
Вид топлива: Дизельное топливо · Вид топлива: Мазут · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Ecoflam · Диапазон давления на форсунку, бар: 7–40 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Ecoflam TA 4 C 4010 7. Вид перекачиваемой жидкости: дизельное топливо, мазут; Диапазон давления на форсунку: от 7 до 40 бар.
Исполнение и обозначение
Артикул OEM: 65322994. Бренд OEM-артикула: Ecoflam. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, мазут
- Диапазон давления на форсунку: от 7 до 40 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 12 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 65322994 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam MAIOR P 500.1 PR |
Позиция: 1
|
| Ecoflam MAIOR P 500.1 PRE |
Позиция: 1
|
| Ecoflam MAIOR P 600.1 PR |
Позиция: 1
|
| Ecoflam MAIOR P 600.1 PRE |
Позиция: 1
|
| Ecoflam MULTICALOR 500.1 PR |
Позиция: 40
|
| Ecoflam MULTICALOR 500.1 PR-PR |
Позиция: 40
|
Свернуть список
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam MULTICALOR 500.1 PRE |
Позиция: 39
|
| Ecoflam MULTICALOR 600.1 PR |
Позиция: 40
|
| Ecoflam MULTICALOR 600.1 PR TL S |
Позиция: 40
|
| Ecoflam MULTICALOR 600.1 PR-PR |
Позиция: 40
|
| Ecoflam MULTICALOR 600.1 PRE |
Позиция: 39
|
| Ecoflam MULTIFLAM 500.1 PR |
Позиция: 49
|
| Ecoflam MULTIFLAM 500.1 PRE |
Позиция: 49
|
| Ecoflam MULTIFLAM 600.1 PR |
Позиция: 49
|
| Ecoflam MULTIFLAM 600.1 PRE |
Позиция: 49
|
| Ecoflam OILFLAM 500.1 PR |
Позиция: 1
|
| Ecoflam OILFLAM 500.1 PRE |
Позиция: 1
|
| Ecoflam OILFLAM 600.1 PR |
Позиция: 1
|
| Ecoflam OILFLAM 600.1 PRE |
Позиция: 1
|
| Ecoflam OILFLAM D 500.1 PR |
Позиция: 1
|
| Ecoflam OILFLAM D 600.1 PR +MD |
Позиция: 1
|
Перед заказом сверьте полное исполнение и заводской номер горелки, а также артикул детали.
В каких горелках применяется
Артикул 65322994 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO EKEVO 7.3600 GL-E/BT3/KN
- Код оборудования
- 3754278
- Позиция на схеме
- 2700
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.3600 GL-E/BT3/KM
- Код оборудования
- 3754282
- Позиция на схеме
- 2700
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.3600 GL-E/BT3/KL
- Код оборудования
- 3754286
- Позиция на схеме
- 2700
- Период оборудования
- с 11-2015 до -
- Ecoflam Multicalor 500.1 PRE
- Позиция на схеме
- 39
- Исполнение
- SUNTEC TA4C40106
- Ecoflam Multicalor 600.1 PRE
- Позиция на схеме
- 39
- Исполнение
- SUNTEC TA4C40106
- Ecoflam Multicalor 500.1 PRE LPG
- Позиция на схеме
- 39
- Исполнение
- SUNTEC TA4C40106
- Ecoflam Multicalor 600.1 PRE LPG
- Позиция на схеме
- 39
- Исполнение
- SUNTEC TA4C40106
- ELCO EKEVO 7.3600 L-E/BT3/KN
- Код оборудования
- 3756758
- Позиция на схеме
- 2700
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.3600 L-E/BT3/KM
- Код оборудования
- 3756757
- Позиция на схеме
- 2700
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.3600 L-E/BT3/KL
- Код оборудования
- 3756756
- Позиция на схеме
- 2700
- Период оборудования
- с 03-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 6
- Ширина, см
- 17
- Высота, см
- 13
- Длина, см
- 16
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄4 дюйма - 6.35 мм
- Порт манометра
- 1⁄4 дюйма - 6.35 мм
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Функция клапана
- регулировка давления
- Вращающий момент
- 0,3 Н·м
- Вид перекачиваемой жидкости
- дизельное топливо, мазут
- Производительность при давлении 30 бар и вязкости 75 сСт
- 1 050 л/ч
- Производительность при давлении 30 бар и вязкости 5 сСт
- 830 л/ч
- Эксплуатационная вязкость
- от 3 до 75 мм2/с
- Серия насоса
- TA: pегулировка давления
- Давление на выходе
- 5 бар
- Температура топлива
- от 0 до 150 oC макс. в насосе
- Заводские установки давления
- 30 бар
- Диапазон давления на форсунку
- от 7 до 40 бар
- Диаметр вала
- 12 мм
- Давление на входе
- 5 бар
- Всасывающая и обратная линия
- 1⁄2 дюйма - 12.7 мм
- Выход на форсунку
- 1⁄2 дюйма - 12.7 мм
- Единица продажи
- шт
- Артикул OEM
- 65322994
