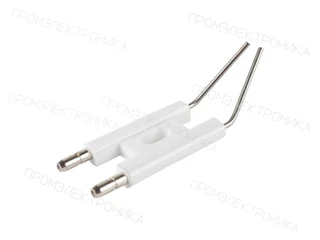

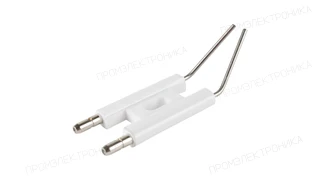

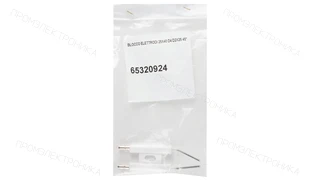

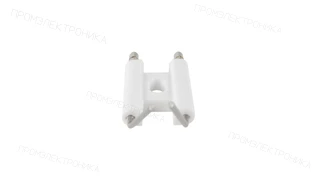

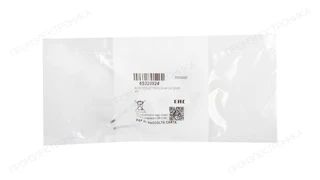

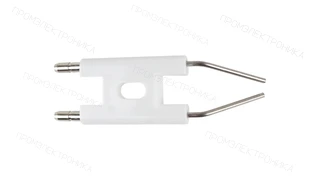

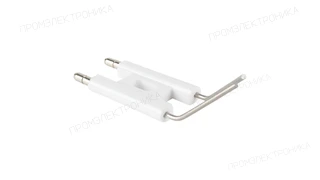

Блок электродов розжига Ecoflam 76 мм, 65320924
Блок электродов розжига Ecoflam 76 мм, 65320924, артикул 65320924. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Назначение электрода: Поджига · Фиксированная изоляция: ⌀6.4 x 24.9 x 40 мм · Точная длина электрода: 76 мм · Длина электрода: Менее 100 мм · Производитель электрода: Ecoflam · Размер стержня: ⌀2 x 25 мм
Описание
Блок электродов розжига Ecoflam 76 мм, 65320924: техническое описание
Блок электродов розжига Ecoflam 76 мм, 65320924 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 76 мм; стержень — ⌀2 x 25 мм; фиксированная изоляция — ⌀6.4 x 24.9 x 40 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 65320924. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Подбор Ecoflam 65320924
Ecoflam 65320924: Блок электродов розжига 25X40 d4 D2X25 45°. Артикул встречается в перечнях деталей 5 обозначений оборудования. Точное исполнение выбирайте в списке применяемости.
- Артикул детали
- 65320924
Что сверить перед заказом
- Сверьте полное обозначение и заводской код горелки. Поиск в списке применяемости учитывает модель, код, позицию и условия исполнения.
- Сопоставьте позицию детали на схеме и указанные периоды выпуска. Пустой период означает, что дата в сохранённой строке не указана.
- Для заявки укажите артикул 65320924, код и серийный номер горелки, количество и приложите фото шильдика.
Как проверить документацию
У каждой позиции указаны имя сохранённого файла каталога и страница с артикулом. При запросе документа передайте эти сведения вместе с маркировкой горелки, чтобы проверить нужное исполнение и редакцию.
Применяемость
Артикул 65320924 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam MAX 1 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 1 R |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 4 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 4 AB HS |
Позиция: 22
|
| Ecoflam MAX 4 HT |
Позиция: 22
|
| Ecoflam MAX 4 HT CV |
Позиция: 0220
|
Свернуть список
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam MAX 4 HT CV SP |
Позиция: 0220
|
| Ecoflam MAX 4 P |
Позиция: 22
|
| Ecoflam MAX 4 PAB HS |
Позиция: 22
|
| Ecoflam MAX 4 R |
Позиция: 22
|
| Ecoflam MAX 8 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 8 AB HS |
Позиция: 22
|
| Ecoflam MAX 8 HT |
Позиция: 22
|
| Ecoflam MAX 8 HT CV |
Позиция: 0220
|
| Ecoflam MAX 8 HT CV SP |
Позиция: 0220
|
| Ecoflam MAX 8 P |
Позиция: 22
|
| Ecoflam MAX 8 PAB HS |
Позиция: 22
|
| Ecoflam MAX 8 R |
Позиция: 22
|
| Ecoflam MAX 12 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 12 AB HS |
Позиция: 22
|
| Ecoflam MAX 12 HT |
Позиция: 22
|
| Ecoflam MAX 12 HT CV |
Позиция: 0220
|
| Ecoflam MAX 12 HT CV SP |
Позиция: 0220
|
| Ecoflam MAX 12 P |
Позиция: 22
|
| Ecoflam MAX 12 PAB HS |
Позиция: 22
|
| Ecoflam MAX 12 R |
Позиция: 22
|
| Ecoflam MAX 15 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 15 D HT |
Позиция: 22
|
| Ecoflam MAX 15 HT |
Позиция: 22
|
| Ecoflam MAX 15 HT CV |
Позиция: 0220
|
| Ecoflam MAX 20 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 20 D HT |
Позиция: 22
|
| Ecoflam MAX 20 HT |
Позиция: 22
|
| Ecoflam MAX 30 |
Позиция: 22
Позиция: 0220
|
| Ecoflam MAX 30 D HT |
Позиция: 22
|
| Ecoflam MAX 30 HT |
Позиция: 22
|
| Ecoflam MAX P 15 |
Позиция: 22
|
| Ecoflam MAX P 15 AB |
Позиция: 22
|
| Ecoflam MAX P 15 AB HS |
Позиция: 22
|
| Ecoflam MAX P 25 |
Позиция: 22
|
| Ecoflam MAX P 25 AB |
Позиция: 22
|
| Ecoflam MAX P 25 AB D HT |
Позиция: 22
|
| Ecoflam MAX P 25 AB HS |
Позиция: 22
|
Перед заказом сверьте полное исполнение и заводской номер горелки, а также артикул детали.
В каких горелках применяется
Артикул 65320924 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
Исполнение не найдено. Проверьте обозначение или сбросьте фильтр.
- Ecoflam MAX 1R
- Позиция на схеме
- 0220
Страницы источника:MAX 1-12 - ТХ горелок ДИЗ. ECOFLAM (420010370406, 06.05.2016).pdf — стр. 71
- Ecoflam MAX 1
- Позиция на схеме
- 0220
Страницы источника:MAX 1-12 - ТХ горелок ДИЗ. ECOFLAM (420010370406, 06.05.2016).pdf — стр. 71
- Ecoflam MAX 12
- Позиция на схеме
- 0220
Страницы источника:MAX 1-12 - ТХ горелок ДИЗ. ECOFLAM (420010370406, 06.05.2016).pdf — стр. 72
- Ecoflam MAX 8
- Позиция на схеме
- 0220
Страницы источника:MAX 1-12 - ТХ горелок ДИЗ. ECOFLAM (420010370406, 06.05.2016).pdf — стр. 72
- Ecoflam MAX 4
- Позиция на схеме
- 0220
Страницы источника:MAX 1-12 - ТХ горелок ДИЗ. ECOFLAM (420010370406, 06.05.2016).pdf — стр. 72
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.1
- Длина, см
- 7.6
- Тип электрода
- розжига
- Длина электрода
- 76 мм
- Размер фиксированной изоляции
- ⌀6.4 x 24.9 x 40 мм
- Размер стержня
- ⌀2 x 25 мм
- Единица продажи
- шт
- Артикул производителя
- 65320924
