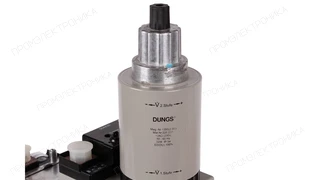

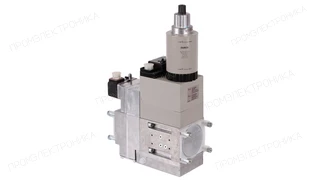

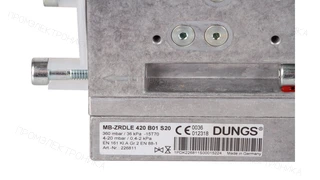

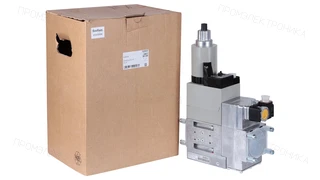

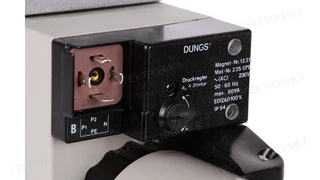

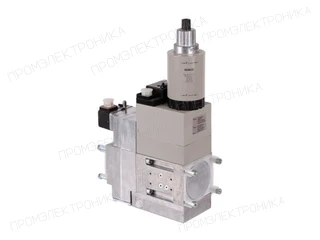

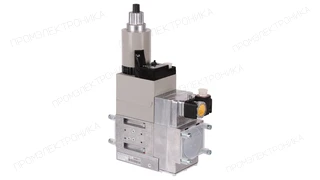

Газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20
Газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20, артикул 65300664. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Двухступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-ZRDLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20: техническое описание
Газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — двухступенчатый; клапаны V1/V2 — Класс А; фильтр — предварительный фильтр; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — Ecoflam; артикул или обозначение — 65300664. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65300664 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-d214 - 1”1/2”-Rp2”
- Позиция на схеме
- 4100
- ELCO GT -D214 - 1 1/2 -RP2
- Код оборудования
- 3833191
- Позиция на схеме
- 4100
- Период оборудования
- с 03-2012 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 10.2
- Ширина, см
- 10
- Высота, см
- 40.7
- Длина, см
- 28.3
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- совместное

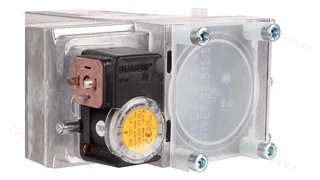

- Реле давления
- GW 150 A5
- Встроенный фильтр
- предварительный фильтр
- Тип соединения
- Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
- Режим эксплуатации
- двухступенчатый
- Единица продажи
- шт
- Артикул OEM
- 65300664
