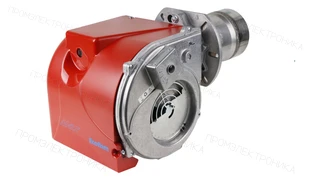

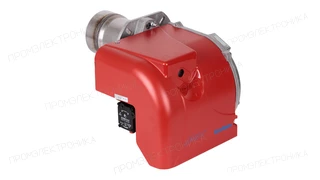

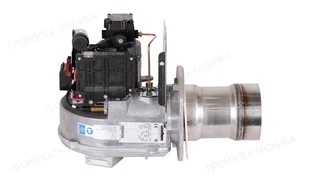

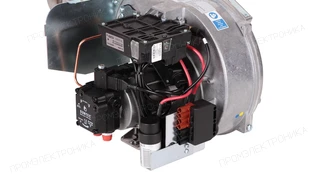

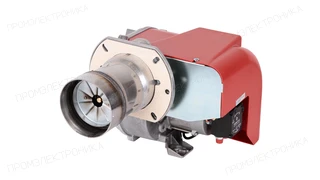

Дизельная горелка Ecoflam MAX 20 ТС НТ CV TW

Дизельная горелка Ecoflam MAX 20 ТС НТ CV TW: техническое описание

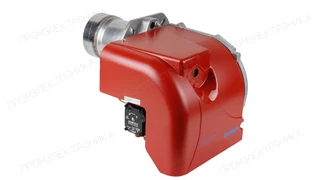

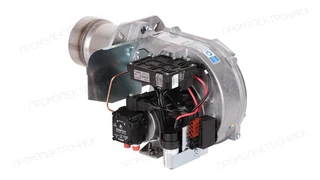

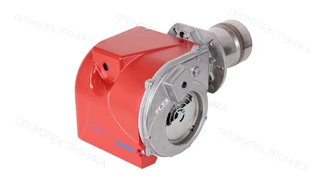

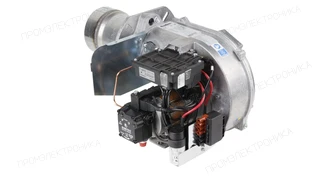

Дизельная горелка Ecoflam MAX 20 ТС НТ CV TW — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 86,4 до 237 кВт; противодавление — от 0 до 3,6 мбар; расход топлива — 7,3 - 20 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

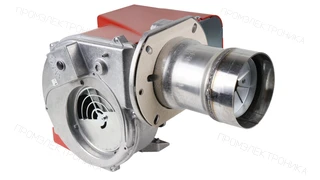

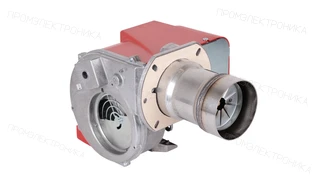

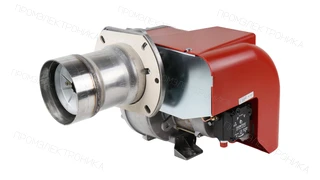

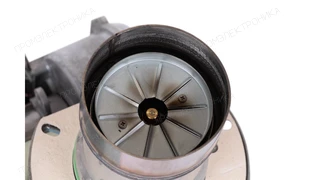

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 160 мм; диаметр пламенной трубы — 125 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 450 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 200 Вт; уровень шума — 70 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 3144315. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
