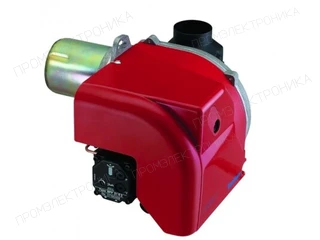

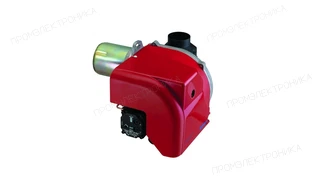

Газовая горелка Ecoflam MAX GAS 40 P TC

Газовая горелка Ecoflam MAX GAS 40 P TC: техническое описание

Газовая горелка Ecoflam MAX GAS 40 P TC — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 17 до 48 кВт; противодавление — от 0 до 2,5 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 85 мм; диаметр пламенной трубы — 89 мм; присоединение — Rp 1/2"; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 190 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 75 Вт; уровень шума — 60 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 3142741. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
