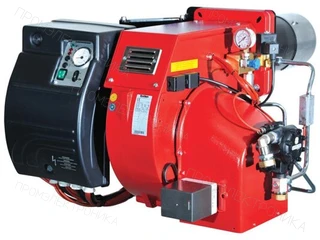

Мазутная горелка Ecoflam OILFLAM 200.1 AB TC

Мазутная горелка Ecoflam OILFLAM 200.1 AB TC: техническое описание

Мазутная горелка Ecoflam OILFLAM 200.1 AB TC — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — мазутная; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 682 до 2 093 кВт; противодавление — от 0 до 14 мбар; расход топлива — 60 - 184 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 280 мм; диаметр пламенной трубы — 270 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 4 000 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 3142610. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
