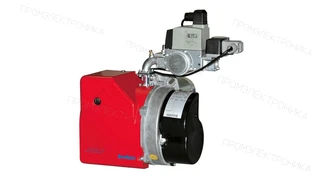

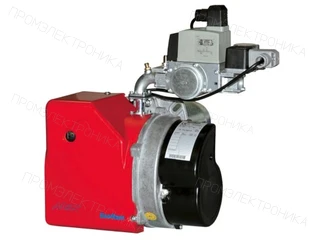

Газовая горелка Ecoflam MAX GAS 350 PAB TL

Газовая горелка Ecoflam MAX GAS 350 PAB TL: техническое описание

Газовая горелка Ecoflam MAX GAS 350 PAB TL — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 100 до 350 кВт; противодавление — от 0 до 6 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 335 мм; диаметр пламенной трубы — 157 мм; присоединение — Rp 1 1/2" и Rp 1 1/4", Rp 3/4", Rp 1"; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 600 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 300 Вт; уровень шума — 73 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 3142286. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
