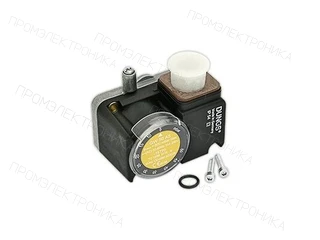

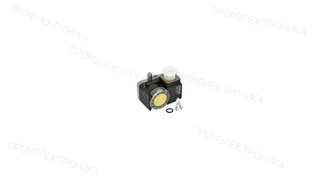

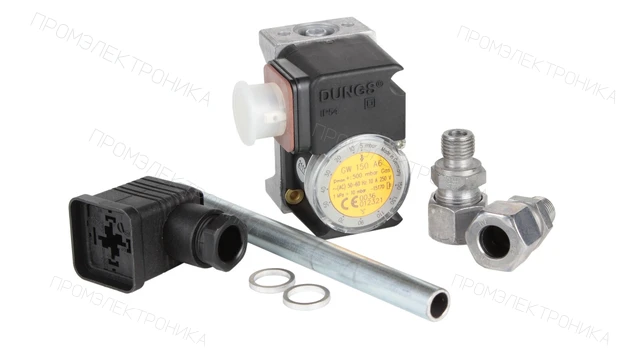

Реле давления Ecoflam GW 10 A5 — 13023736
Реле давления: диапазон регулировки: от 2 до 10 мбар; максимальное рабочее давление: 500 мбар.
Электрическое подключение: DIN-штекер · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Горючие газы · Бренд горелки / OEM: Ecoflam · Диапазон регулировки: 2…10 мбар
Описание
Реле давления Ecoflam GW 10 A5 — 13023736
Реле давления: диапазон регулировки: от 2 до 10 мбар; максимальное рабочее давление: 500 мбар.
Параметры исполнения
- Диапазон регулировки
- от 2 до 10 мбар
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- горючие газы
- Для контроля
- избыточного давления / давления разряжения
- Вид подключения
- DIN-штекер
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 13023736 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
В каких горелках применяется
Артикул 13023736 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KN
- Код оборудования
- 3836348
- Позиция на схеме
- 4040
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KL
- Код оборудования
- 3836518
- Позиция на схеме
- 4040
- Период оборудования
- с 06-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Ширина, см
- 6.2
- Высота, см
- 4.5
- Длина, см
- 7.2
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- DIN-штекер
- Диапазон срабатывания
- от 0 до 1,5 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 2 до 10 мбар
- Для контроля
- избыточного давления / давления разряжения
- Рабочая среда
- горючие газы
- Единица продажи
- шт
- MPN / артикул
- 13023736
