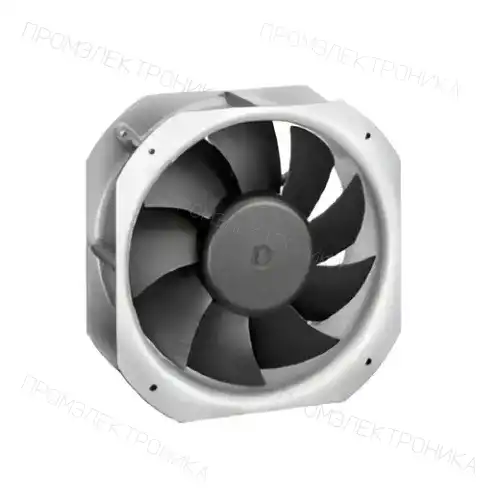

Осевой вентилятор ebm-papst W1G200-HH77-55
Параметры исполнения
- Технология двигателя
- EC
- Напряжение питания, В
- 24
- Типоразмер, мм
- 200
- Степень защиты IP
- IP44
- Частота вращения, об/мин
- 2950
- Потребляемый ток, А
- 2,6
В заявку будет включена точная модель W1G200-HH77-55.
Запросить цену и срокsales@prom-elec.comОсобенности W1G200-HH77-55
W1G200-HH77-55 — осевой вентилятор ebm-papst. Полное обозначение определяет исполнение изделия и должно совпадать с маркировкой в спецификации оборудования.
Электрические параметры для подбора: напряжение питания — 24 В; потребляемый ток — 2,6 А; мощность — 55 Вт. Перед подключением сопоставьте их с шильдиком поставляемого изделия и схемой оборудования.
В исполнении указана электронная коммутация EC. Способ задания скорости и сигнальные выводы проверяют отдельно: наличие EC-двигателя не определяет автоматически интерфейс управления.
Частота вращения — 2950 об/мин. Сравнивайте её при одинаковом питании и режиме работы; по одним оборотам нельзя подтвердить соответствие нагрузки и воздушной характеристики.
Механические данные: типоразмер 200 мм; диаметр крыльчатки 200 мм. Для монтажа дополнительно сверьте отверстия, установочную глубину и свободное место для подключения по чертежу.
Степень защиты указана как IP44. При выборе места установки учитывайте также температуру, загрязнение и требования к защите соединений в документации изделия.
Для замены сравните монтаж и рабочую точку с установленным вентилятором. Совпадение названия серии или габаритов не подтверждает взаимозаменяемость.
Технические характеристики
| Потребляемый ток, А | 2,6 |
|---|---|
| Напряжение питания, В | 24 |
| Минимальная температура окружающей среды, °C | -40 |
| Максимальная температура окружающей среды, °C | 60 |
| Количество фаз | 1 |
| Частота вращения, об/мин | 2950 |
| Мощность, Вт | 55 |
| Диаметр крыльчатки, мм | 200 |
| Технология двигателя | EC |
| Степень защиты IP | IP44 |
| Класс изоляции | B |
| Вес, кг | 2,2 |
| Типоразмер, мм | 200 |
| Количество лопастей | 9 |
| Режим работы | S1 |
| Подшипники | Шариковые |
Параметр не найден. Очистите поиск, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеСравнение и подбор замены
Сравните полную маркировку, питание, монтаж и параметры нагрузки. Для вентиляторов дополнительно проверяют рабочую точку и направление воздушного потока.
