EBM-PAPST · Компактные вентиляторы

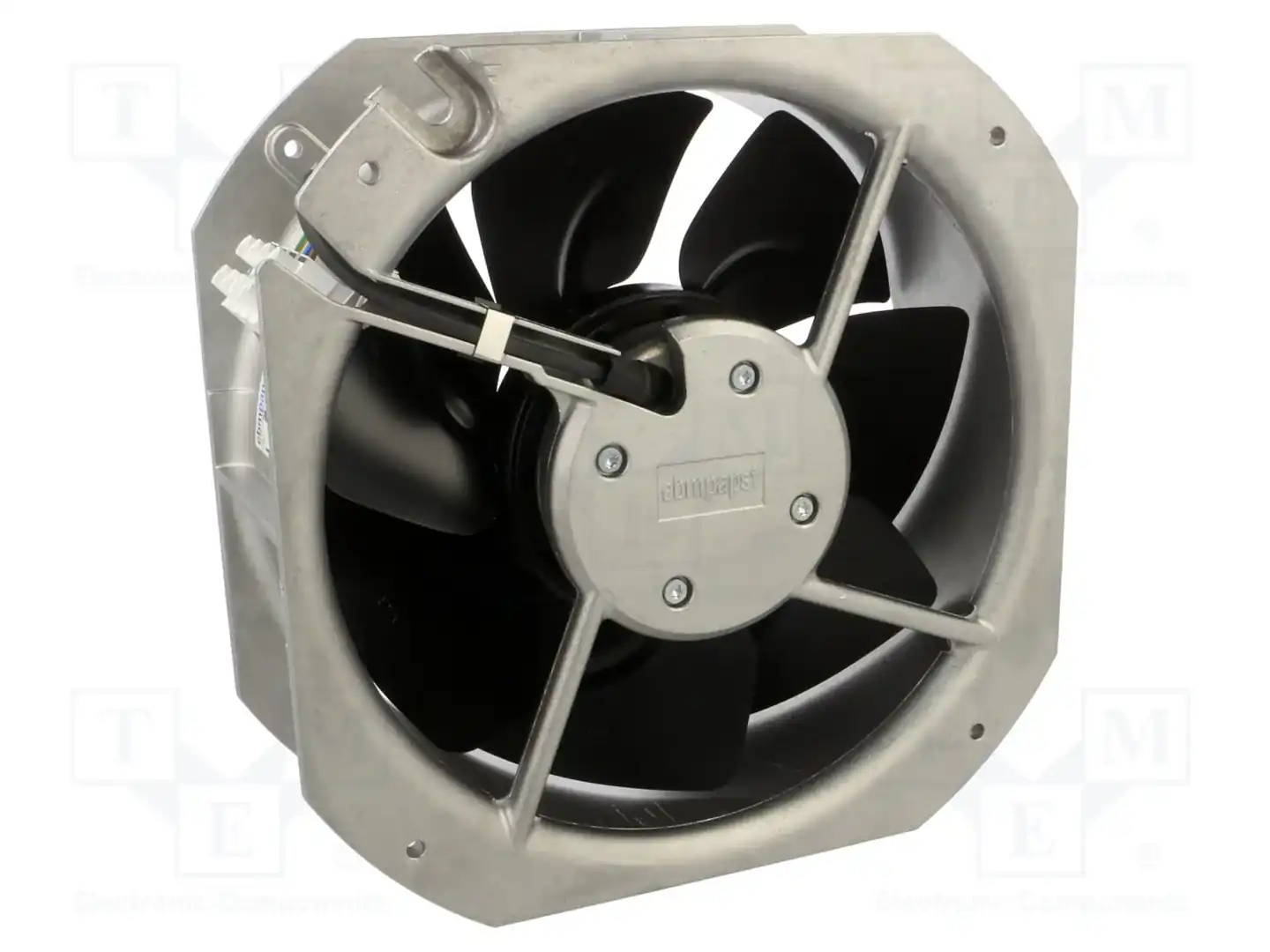

Осевой компактный вентилятор ebm-papst W4S200-HK04-01
Полное обозначение: W4S200-HK04-01
Параметры исполнения
- Тип питания
- AC
- Производительность, м³/ч
- 450
- Типоразмер, мм
- 200
- Степень защиты IP
- IP20
- Серия
- W4S200
- Уровень шума, дБ
- 40
Особенности W4S200-HK04-01
W4S200-HK04-01 — осевой компактный вентилятор ebm-papst. Полное обозначение определяет исполнение изделия и должно совпадать с маркировкой в спецификации оборудования.
Указано питание переменным током (AC). Частота сети и число фаз должны соответствовать документации выбранного исполнения.
Для W4S200-HK04-01 указана производительность 450 м³/ч. При подборе необходима характеристика расход–давление: сопротивление воздушного тракта изменяет фактическую подачу.
Механические данные: типоразмер 200 мм. Для монтажа дополнительно сверьте отверстия, установочную глубину и свободное место для подключения по чертежу.
Степень защиты указана как IP20. При выборе места установки учитывайте также температуру, загрязнение и требования к защите соединений в документации изделия.
Для замены сравните монтаж и рабочую точку с установленным вентилятором. Совпадение названия серии или габаритов не подтверждает взаимозаменяемость.
Технические характеристики
Условия эксплуатации
| Степень защиты IP | IP20 |
|---|---|
| Режим работы | S1 |
Воздушные и механические параметры
| Производительность, м³/ч | 450 |
|---|---|
| Уровень шума, дБ | 40 |
Обозначение и исполнение
| Серия | W4S200 |
|---|
Питание и управление
| Тип питания | AC |
|---|---|
| Класс изоляции | B |
Конструкция и монтаж
| Вес, кг | 1,95 |
|---|---|
| Типоразмер, мм | 200 |
| Количество лопастей | 7 |
| Подшипники | Шариковые |
Параметр не найден. Очистите поиск, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнение
Сравнение и подбор
Сравните полную маркировку, питание, монтаж и параметры нагрузки. Для вентиляторов дополнительно проверяют рабочую точку и направление воздушного потока.
