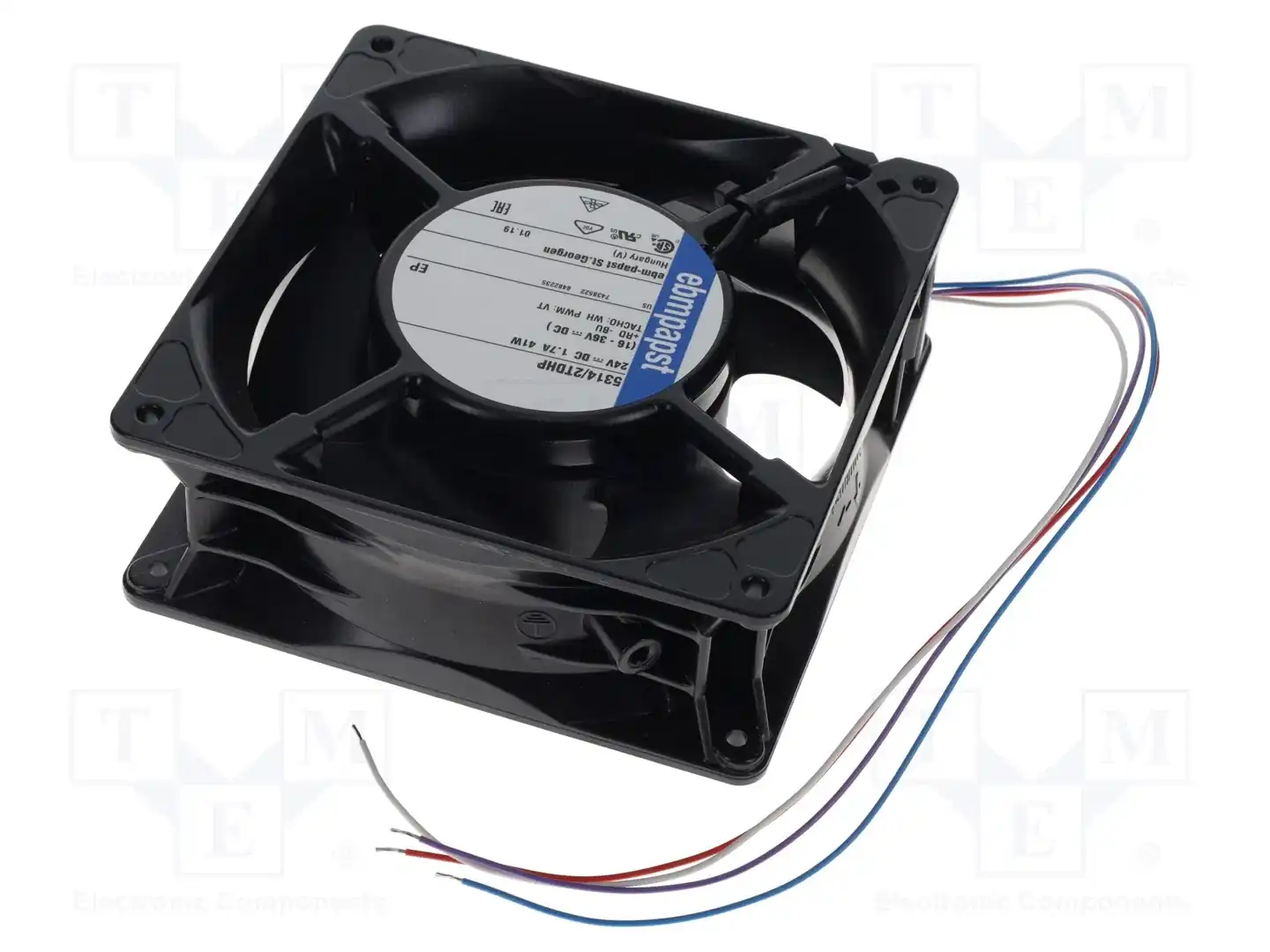

5314/2 TDHP — осевой компактный вентилятор ebm-papst. Полное обозначение определяет исполнение изделия и должно совпадать с маркировкой в спецификации оборудования.
Питание постоянным током (DC). При замене проверьте полярность и назначение выводов; внешний вид разъёма не подтверждает одинаковую распиновку.
Для 5314/2 TDHP указана производительность 410 м³/ч. Значение давления приведено отдельно: 600 Па. Эти два значения нельзя считать одной рабочей точкой без соответствующей характеристики.
Частота вращения — 6000 об/мин. Сравнивайте её при одинаковом питании и режиме работы; по одним оборотам нельзя подтвердить соответствие нагрузки и воздушной характеристики.
Механические данные: типоразмер 140x140x51 мм. Для монтажа дополнительно сверьте отверстия, установочную глубину и свободное место для подключения по чертежу.
Степень защиты указана как IP20. При выборе места установки учитывайте также температуру, загрязнение и требования к защите соединений в документации изделия.
Для замены сравните монтаж и рабочую точку с установленным вентилятором. Совпадение названия серии или габаритов не подтверждает взаимозаменяемость.
| Степень защиты IP | IP20 |
|---|
| Давление, Pa | 600 |
|---|---|
| Частота вращения, об/мин | 6000 |
| Производительность, м³/ч | 410 |
| Типоразмер, мм | 140x140x51 |
|---|
| Тип питания | DC |
|---|
Параметр не найден. Очистите поиск, чтобы увидеть полную таблицу.
Документация для исполнения 5314/2 TDHP уточняется.
Запросить инструкцию и чертёж
Сравните полную маркировку, питание, монтаж и параметры нагрузки. Для вентиляторов дополнительно проверяют рабочую точку и направление воздушного потока.
