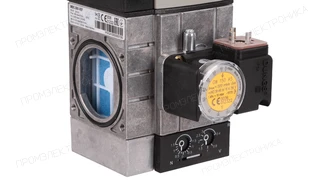

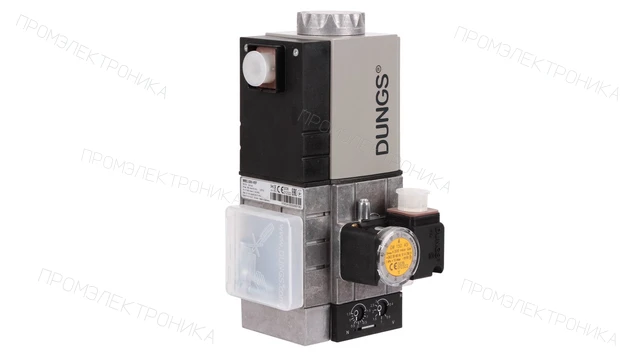

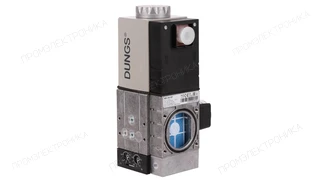

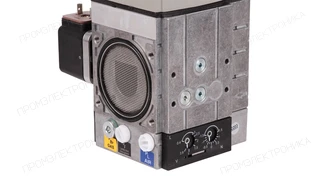

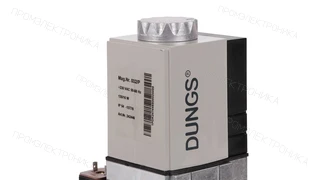

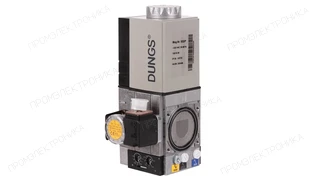

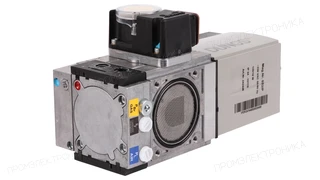

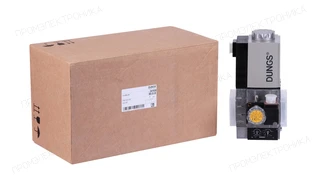

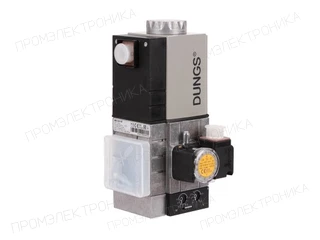

Газовый мультиблок Dungs MBC-300-VEF

Назначение и устройство

Газовый мультиблок Dungs MBC-300-VEF — газовый мультиблок с пневматическим регулированием газ/воздух. Заказной код: 241030.

Серия MBC-VEF объединяет отсечные клапаны с регулятором соотношения газ/воздух. Давление воздуха служит управляющим сигналом для согласования подачи газа с режимом горелки.

Особенности исполнения

При выборе учитывают давление газовой линии, давление воздуха и присоединение импульсных трубопроводов. Резьбовые типоразмеры 300 / 700 / 1200 и фланцевые DN 65–100 рассматриваются по отдельным документам производителя.

Параметры подбора

Максимальное избыточное давление

360 мбар

Диапазон выходного давления

от 0,5 до 100 мбар

Приведённые параметры относятся к указанной модели или обозначению серии в документах производителя. Максимальное давление, рабочий входной диапазон и настройка выходного давления проверяются отдельно. Состав фланцев и дополнительных устройств сверяется по заказному исполнению.

Документы и идентификация

Для модели используют технический лист и руководство соответствующего семейства. У документов на MB-DLE, MB-ZRDLE, MB-VEF и фланцевые MBC различаются область применения и схемы узла. При выборе документа проверяют типоразмер, схему B01/B07 и исполнение регулятора.

Что сверить перед заменой

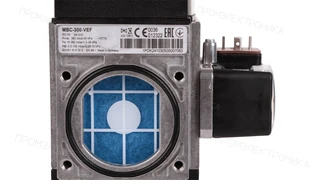

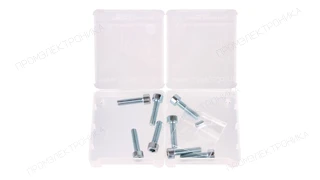

Заказное обозначение 241030 сохраняется полностью. Дополнительно сравнивают маркировку на корпусе, электрическую схему, присоединение и состав дополнительных устройств. Совпадение серии или размера присоединения само по себе не подтверждает взаимозаменяемость. Для подбора полезны фото шильдика и обозначение горелки.
