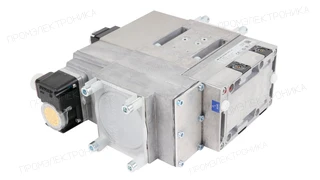

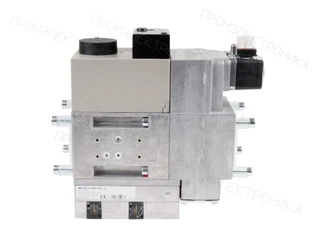

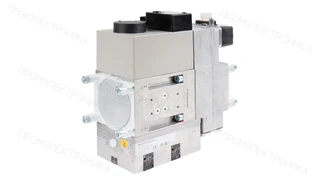

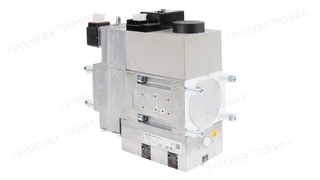

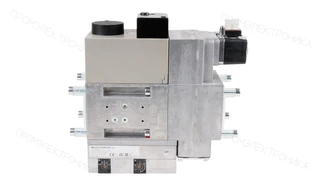

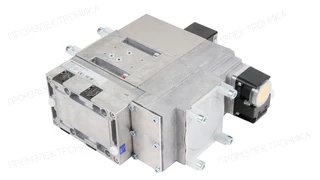

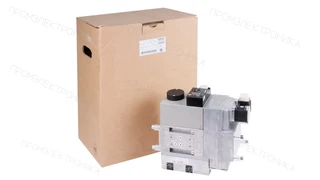

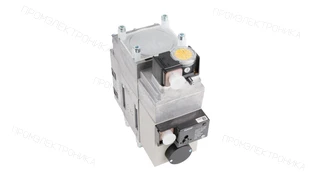

Газовый мультиблок Dungs MB-VEF 415 B01 S10

Назначение и устройство

Газовый мультиблок Dungs MB-VEF 415 B01 S10 — газовый мультиблок с регулированием соотношения газ/воздух. Заказной код: 230629.

Серия MB-VEF предназначена для плавного регулирования подачи газа по пневматическому сигналу давления воздуха. Регулятор сопоставляет давление воздуха с давлением газа на выходе и поддерживает установленное соотношение.

Особенности исполнения

Клапаны V1 и V2 выполняют отсечную функцию, а регулятор отвечает за формирование газовоздушной смеси. Для выбора исполнения важно учитывать подключение импульсных линий и давление в камере сгорания наряду с присоединением газопровода.

Параметры подбора

Максимальное избыточное давление

360 мбар

Диапазон входного давления газа

от 5 до 100 мбар

Диапазон выходного давления

от 0,5 до 100 мбар

Приведённые параметры относятся к указанной модели или обозначению серии в документах производителя. Максимальное давление, рабочий входной диапазон и настройка выходного давления проверяются отдельно. Состав фланцев и дополнительных устройств сверяется по заказному исполнению.

Документы и идентификация

Для модели используют технический лист и руководство соответствующего семейства. У документов на MB-DLE, MB-ZRDLE, MB-VEF и фланцевые MBC различаются область применения и схемы узла. При выборе документа проверяют типоразмер, схему B01/B07 и исполнение регулятора.

Что сверить перед заменой

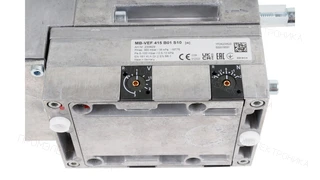

Заказное обозначение 230629 сохраняется полностью. Дополнительно сравнивают маркировку на корпусе, электрическую схему, присоединение и состав дополнительных устройств. Совпадение серии или размера присоединения само по себе не подтверждает взаимозаменяемость. Для подбора полезны фото шильдика и обозначение горелки.
