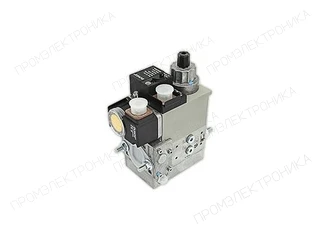

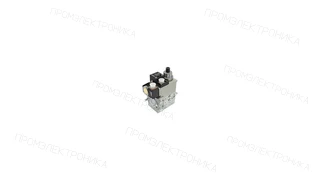

Газовый мультиблок Dungs MB-DLE 410 B07 S22

Назначение и устройство

Газовый мультиблок Dungs MB-DLE 410 B07 S22 — одноступенчатый газовый мультиблок. Заказной код: 225649.

Серия MB-DLE объединяет отсечные клапаны и регулятор давления. Обозначение DLE означает сочетание ограничения основного потока с замедленным открытием. При пуске плавное открытие клапана V2 отличается от его быстрого закрытия при прекращении питания.

Особенности исполнения

В конструкции предусмотрены два основных клапана V1 и V2. Регулятор поддерживает заданное выходное давление; ограничитель основного потока задаёт другое свойство узла — пропускную способность. Подбирать регулятор и проходное сечение следует по отдельным параметрам. В конструкции B07 предусмотрен встроенный обходной клапан V3; исполнение B01 имеет другую схему газового тракта. Суффикс S22 является частью полного обозначения и учитывается при выборе диапазона выходного давления и управления.

Параметры подбора

Максимальное избыточное давление

360 мбар

Диапазон выходного давления

от 4 до 20 мбар

Приведённые параметры относятся к указанной модели или обозначению серии в документах производителя. Максимальное давление, рабочий входной диапазон и настройка выходного давления проверяются отдельно. Состав фланцев и дополнительных устройств сверяется по заказному исполнению.

Документы и идентификация

Для модели используют технический лист и руководство соответствующего семейства. У документов на MB-DLE, MB-ZRDLE, MB-VEF и фланцевые MBC различаются область применения и схемы узла. При выборе документа проверяют типоразмер, схему B01/B07 и исполнение регулятора.

Что сверить перед заменой

Заказное обозначение 225649 сохраняется полностью. Дополнительно сравнивают маркировку на корпусе, электрическую схему, присоединение и состав дополнительных устройств. Совпадение серии или размера присоединения само по себе не подтверждает взаимозаменяемость. Для подбора полезны фото шильдика и обозначение горелки.
