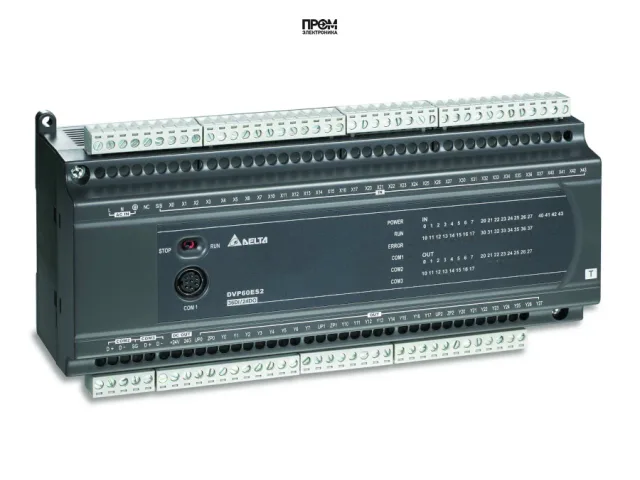

Контроллер DVP60ES200R

Программируемый логический контроллер (ПЛК) DVP60ES200R представляет собой высокопроизводительное и экономичное решение для автоматизации технологических процессов малого и среднего уровня сложности. Эта модель является центральным процессорным устройством стандартного типа в популярной серии DVP-ES2, сочетая в себе расширенный функционал, надежность и удобство интеграции. Контроллер спроектирован для выполнения широкого спектра задач управления, мониторинга и сбора данных в различных промышленных приложениях.

Ключевые функциональные возможности DVP60ES200R

Модель DVP60ES200R обладает сбалансированным набором характеристик, делающих ее универсальным инструментом для построения систем автоматического управления. Интегрированные входы и выходы, мощный процессор и коммуникационные порты обеспечивают гибкость и эффективность при реализации проектов.

• Большое количество точек ввода/вывода: Устройство оснащено 36 дискретными входами (DI) и 24 релейными выходами (DO), что позволяет напрямую подключать значительное число датчиков и исполнительных механизмов без необходимости немедленного использования модулей расширения.
• Надежные релейные выходы: Тип выходов «R» означает использование реле, способных коммутировать как цепи постоянного, так и переменного тока со значительными номиналами напряжения и тока, что идеально подходит для управления контакторами, клапанами и другими силовыми нагрузками.
• Объемная память программы: Емкость памяти программ составляет 16 000 шагов, что предоставляет разработчику достаточно пространства для реализации сложных алгоритмов управления, логических операций и обработки данных.
• Встроенные коммуникационные порты: Наличие двух последовательных портов (1x RS-232 и 1x RS-485) с поддержкой протокола Modbus ASCII/RTU обеспечивает простую интеграцию контроллера в существующие сети, подключение панелей оператора (HMI), частотных преобразователей и других периферийных устройств.
• Высокоскоростная обработка: ПЛК поддерживает высокоскоростные счетчики, позволяющие обрабатывать сигналы от энкодеров и импульсных датчиков, что критически важно для задач позиционирования, подсчета продукции и измерения скорости.
• Возможность расширения: Функционал контроллера может быть легко расширен за счет подключения до 8 модулей ввода-вывода с правой стороны, что позволяет увеличить общее количество точек до 256. Также поддерживается подключение высокоскоростных модулей расширения с левой стороны.

Технические характеристики контроллера DVP60ES200R

Общие параметры

• Напряжение питания: 100 ~ 240 В переменного тока (AC)
• Потребляемая мощность: 35 ВА
• Память программы: 16k шагов (16 000)
• Регистры данных: 10k слов
• Скорость выполнения базовых инструкций (LD): 0.24 мкс
• Скорость выполнения прикладных инструкций (MOV): 3.4 мкс

Дискретные входы и выходы

• Количество входов (DI): 36 (24 В DC, Sink/Source)
• Количество выходов (DO): 24
• Тип выходов: Реле (R)
• Максимальный ток на один выход: 2А @ 250VAC / 30VDC

Специализированные функции

• Высокоскоростные счетчики: 4 точки по 20 кГц, 4 точки по 10 кГц
• Коммуникационные порты: 1x COM1 (RS-232), 1x COM2 (RS-485)
• Поддерживаемые протоколы: Modbus ASCII/RTU (Master/Slave)

Условия эксплуатации и монтаж

• Монтаж: на DIN-рейку
• Рабочая температура: от 0°C до +55°C
• Температура хранения: от -25°C до +70°C
• Влажность: от 5% до 95% (без конденсации)
• Степень защиты: IP20

Области применения

Благодаря своей универсальности и надежности, ПЛК DVP60ES200R находит широкое применение в автоматизации конвейерных линий, упаковочных и фасовочных автоматов, систем управления насосными станциями, вентиляцией и кондиционированием (HVAC), а также в станкостроении и на линиях по обработке материалов. Релейные выходы делают его особенно удобным для задач, где требуется прямая коммутация силовых цепей без промежуточных реле.
