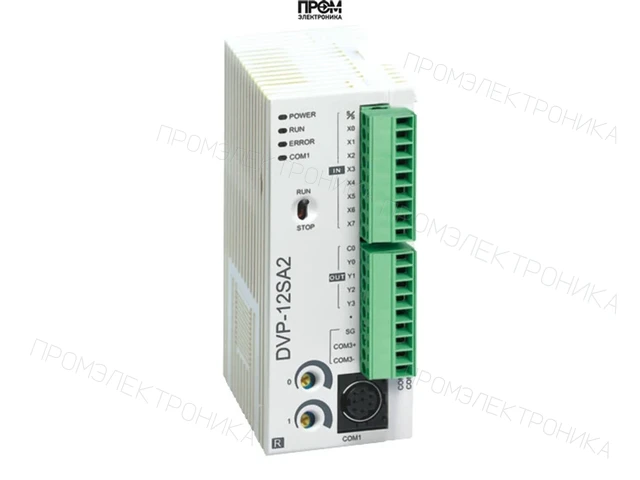

Контроллер DVP12SA211T

Программируемый логический контроллер (ПЛК) DVP12SA211T от Delta Electronics представляет собой высокопроизводительное и компактное устройство второго поколения серии DVP-S. Эта модель разработана для решения широкого спектра задач малой и средней автоматизации, где требуются высокая скорость обработки данных, гибкость конфигурации и надежность. Контроллер сочетает в себе мощный центральный процессор, встроенные дискретные входы/выходы и расширенные коммуникационные возможности, что делает его оптимальным выбором для управления станками, технологическими линиями и системами автоматизации зданий.

Ключевые технические характеристики и функциональные возможности

Модель DVP12SA211T обладает сбалансированным набором характеристик, обеспечивающих эффективное выполнение управляющих алгоритмов любой сложности. Аппаратная платформа и встроенное программное обеспечение оптимизированы для достижения максимальной производительности в своем классе.

• Центральный процессор (CPU): Высокоскоростной 32-битный процессор обеспечивает минимальное время выполнения базовых инструкций (LD: 0.24 мкс, MOV: 0.27 мкс), что гарантирует быструю реакцию системы на изменения входных сигналов и точное управление исполнительными механизмами.
• Память: Объем памяти программ составляет 16 000 шагов, что позволяет реализовывать сложные и разветвленные алгоритмы управления. Для хранения данных и переменных предусмотрены регистры данных объемом 12 000 слов.
• Встроенные входы/выходы (I/O): Контроллер оснащен 12 встроенными каналами: 8 дискретных входов (DI) и 4 дискретных транзисторных выхода (DO) типа NPN. Это позволяет напрямую подключать датчики и исполнительные устройства без использования дополнительных модулей в простых системах.
• Высокоскоростная обработка сигналов: Устройство поддерживает 8 встроенных высокоскоростных счетчиков (2 канала до 100 кГц, 6 каналов до 10 кГц) и 4 импульсных выхода (2 канала до 100 кГц, 2 канала до 10 кГц). Эта функция незаменима в задачах, требующих точного позиционирования, управления сервоприводами и шаговыми двигателями.
• Коммуникационные порты: На борту присутствуют два независимых последовательных порта: 1x RS-232 и 1x RS-485. Оба порта поддерживают протокол Modbus ASCII/RTU в режимах Master и Slave, что обеспечивает легкую интеграцию ПЛК в промышленные сети, подключение панелей оператора (HMI), частотных преобразователей и других периферийных устройств.
• Возможности расширения: DVP12SA211T поддерживает подключение до 8 модулей расширения с правой стороны (дискретные и аналоговые входы/выходы, температурные модули) и высокоскоростных модулей с левой стороны, позволяя увеличить общее количество точек ввода-вывода до 492.
• Часы реального времени (RTC): Встроенные часы реального времени позволяют реализовывать алгоритмы, привязанные к астрономическому времени, вести журналы событий с точными временными метками и управлять процессами по расписанию.

Области применения и преимущества использования

Благодаря своей универсальности и производительности, ПЛК DVP12SA211T эффективно применяется для автоматизации упаковочных машин, конвейерных систем, текстильного оборудования, систем климат-контроля (HVAC), а также в качестве управляющего узла в распределенных системах сбора данных.

Высокая производительность и скорость

Быстродействие процессора и наличие специализированных аппаратных функций для высокоскоростной обработки сигналов позволяют использовать контроллер в динамичных процессах, где время цикла и скорость реакции системы являются критически важными параметрами. Это напрямую влияет на производительность и качество выпускаемой продукции.

Гибкость и масштабируемость

Наличие встроенных входов/выходов достаточно для многих автономных установок. При этом возможность подключения широкого спектра модулей расширения позволяет легко адаптировать систему под изменяющиеся требования, наращивая количество каналов и добавляя новый функционал (например, аналоговое управление или контроль температуры) без замены центрального процессора.

Простота интеграции

Стандартные промышленные интерфейсы RS-232 и RS-485 с поддержкой Modbus значительно упрощают процесс интеграции контроллера в существующую инфраструктуру предприятия. Это позволяет обмениваться данными с системами верхнего уровня (SCADA) и подключать разнообразное оборудование от разных производителей.

Программирование и отладка

Для разработки управляющих программ используется единая среда разработки ISPSoft. Данное ПО является бесплатным и поддерживает все стандартные языки программирования стандарта IEC 61131-3: лестничная диаграмма (LD), функциональные блоковые диаграммы (FBD) и последовательностные функциональные схемы (SFC). Интуитивно понятный интерфейс, мощные средства отладки, симулятор и возможность онлайн-мониторинга работы программы делают процесс пусконаладки быстрым и эффективным.

Компания Промэлектроника — официальный дилер. sales@prom-elec.com
