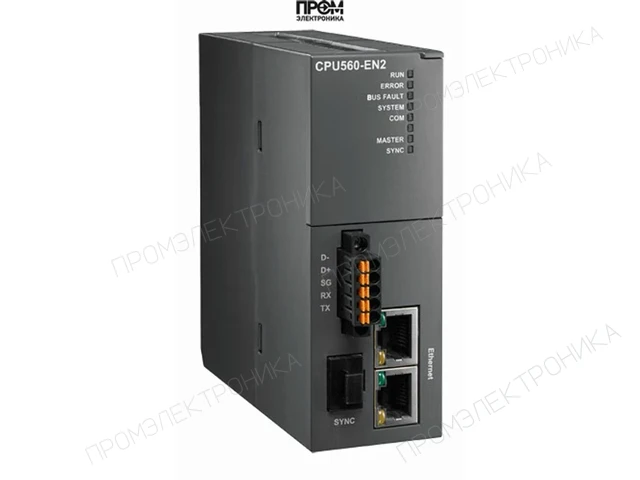

Резервируемое ЦПУ AHCPU560-EN2

Резервируемый центральный процессорный модуль AHCPU560-EN2 от Delta Electronics представляет собой высокопроизводительное и отказоустойчивое решение, разработанное для построения критически важных систем автоматизации. Этот ПЛК спроектирован для обеспечения непрерывной работы технологических процессов, где любой простой оборудования может привести к значительным финансовым потерям или нарушению безопасности. Модуль является ключевым элементом в создании дублированных систем управления (Hot-Standby), гарантируя "бесшовное" переключение на резервный процессор в случае отказа основного без остановки управляемого объекта.

Ключевые особенности и преимущества AHCPU560-EN2

• Высокая степень отказоустойчивости: Основное предназначение модуля — работа в паре с идентичным ЦПУ для создания системы горячего резервирования. Специализированные порты для межпроцессорной связи обеспечивают постоянную синхронизацию данных и программ, что позволяет резервному модулю мгновенно принять управление на себя.
• Производительность и быстродействие: Модуль оснащен мощным 32-битным процессором, обеспечивающим высокую скорость выполнения логических операций (скорость выполнения базовой инструкции LD составляет всего 10 нс). Объем программной памяти достигает 1М шагов, что позволяет реализовывать сложные алгоритмы управления.
• Интегрированные коммуникационные интерфейсы: На борту ЦПУ присутствуют два встроенных порта Ethernet, поддерживающие протоколы EtherNet/IP и Modbus TCP. Это обеспечивает легкую интеграцию контроллера в современные промышленные сети, связь с HMI-панелями, SCADA-системами и другим оборудованием. Также имеется COM-порт с поддержкой RS-232/485 для подключения устройств по протокоlu Modbus ASCII/RTU.
• Горячая замена модулей: Архитектура серии AH500, частью которой является данный ЦПУ, поддерживает функцию "горячей" замены модулей ввода-вывода. Это позволяет производить обслуживание и замену компонентов системы без полной остановки технологического процесса, минимизируя время простоя.
• Расширенные возможности диагностики: Светодиодные индикаторы на передней панели модуля предоставляют исчерпывающую информацию о состоянии ЦПУ, статусе резервирования (PRIMARY/STANDBY), работе сетевых интерфейсов и наличии ошибок, что существенно упрощает пусконаладку и поиск неисправностей.

Технические характеристики и функционал

Процессорный модуль AHCPU560-EN2 обладает продуманной архитектурой, нацеленной на максимальную надежность и функциональность в ответственных применениях.

Система резервирования:

Реализация отказоустойчивой системы на базе двух модулей AHCPU560-EN2 обеспечивает постоянный мониторинг состояния основного ЦПУ. Синхронизация данных программы, состояния входов/выходов и системных регистров происходит в каждом цикле сканирования через выделенный высокоскоростной канал связи. В случае обнаружения сбоя в работе основного процессора, система автоматически и без прерывания цикла управления передает все функции резервному модулю. Этот процесс, известный как "безударное переключение", является критически важным для непрерывных производств.

Программирование и среда разработки:

Для настройки и программирования контроллера используется единая программная среда ISPSoft V3.x. Она полностью соответствует международному стандарту МЭК 61131-3 и поддерживает все пять языков программирования: лестничная диаграмма (LD), функциональные блоковые диаграммы (FBD), список инструкций (IL), структурированный текст (ST) и последовательностные функциональные схемы (SFC). Это предоставляет инженерам гибкость в выборе наиболее удобного инструмента для решения конкретной задачи.

Области применения:

Благодаря своей исключительной надежности, процессор AHCPU560-EN2 является идеальным выбором для автоматизации объектов критической инфраструктуры и непрерывных производственных циклов. Он успешно применяется в системах управления на электростанциях, в центрах обработки данных (ЦОД), на водоочистных сооружениях, в нефтегазовой и химической промышленности, а также на сложных конвейерных линиях, где остановка процесса недопустима.
