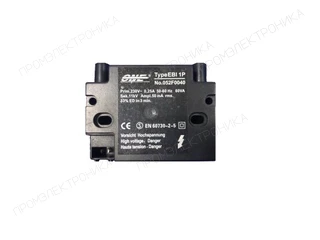

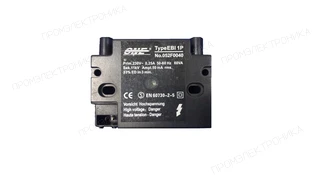

Трансформатор розжига Danfoss EBI1P

Трансформатор розжига Danfoss EBI1P: техническое описание

Трансформатор розжига Danfoss EBI1P — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 11 кВ; ток поджига — 50 мА; высоковольтные выходы — 1; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; ток первичной цепи — 0,25 А; потребляемая мощность — 90 Вт. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

При замене сверяют питающее и вторичное напряжение, вторичный ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Danfoss; артикул или обозначение — 052F0040. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
