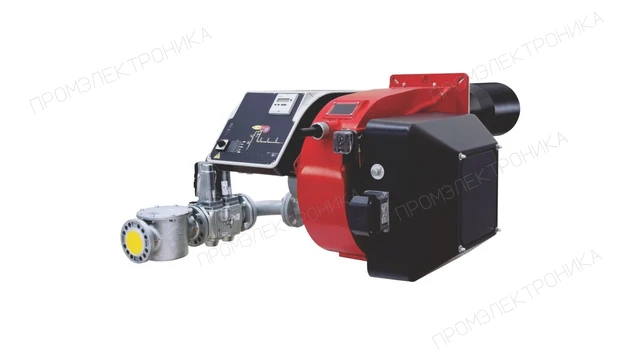

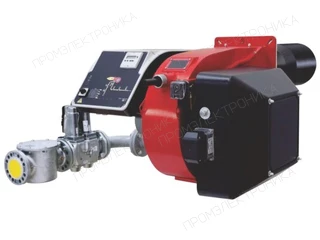

Мазутная горелка CIB Unigas Novanta PN91 P-.MD.S.RU.A.ES

Мазутная горелка CIB Unigas Novanta PN91 P-.MD.S.RU.A.ES: техническое описание

Мазутная горелка CIB Unigas Novanta PN91 P-.MD.S.RU.A.ES — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — мазутная; регулирование мощности — прогрессивная-электронномодулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 698 до 2 093 кВт; противодавление — от 0 до 16 мбар; расход топлива — 62 - 187 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 298 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 22 500 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 4 000 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — CIB Unigas. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
