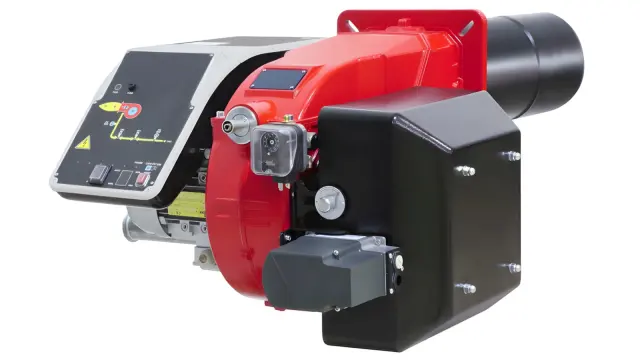

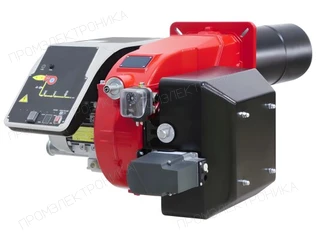

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50: техническое описание

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 300 до 1 200 кВт; противодавление — от 0 до 8 мбар; расход газа — от 32 до 127 Нм³/ч; давление газа перед рампой — от 3 до 36 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 490 мм; диаметр пламенной трубы — 240 мм; присоединение — Rp 2"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 2 000 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 1 500 Вт; уровень шума — 80 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — CIB Unigas; артикул или обозначение — 03301287228. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
