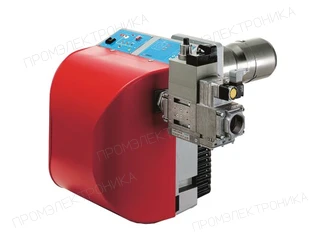

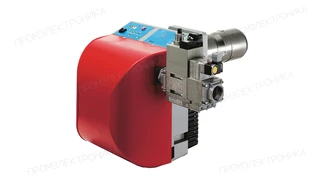

Газовая горелка CIB Unigas NG400 M-.PR.M.RU.Y.0.25

Газовая горелка CIB Unigas NG400 M-.PR.M.RU.Y.0.25: техническое описание

Газовая горелка CIB Unigas NG400 M-.PR.M.RU.Y.0.25 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 115 до 420 кВт; противодавление — от 0 до 8 мбар; расход газа — от 12 до 44,5 Нм³/ч; давление газа перед рампой — от 2,1 до 27,9 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — Регулируемая; длина пламенной трубы — 198 - 328 мм; диаметр пламенной трубы — 144 мм; присоединение — Rp 1"; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 670 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 370 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — CIB Unigas; артикул или обозначение — 02701544328. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
