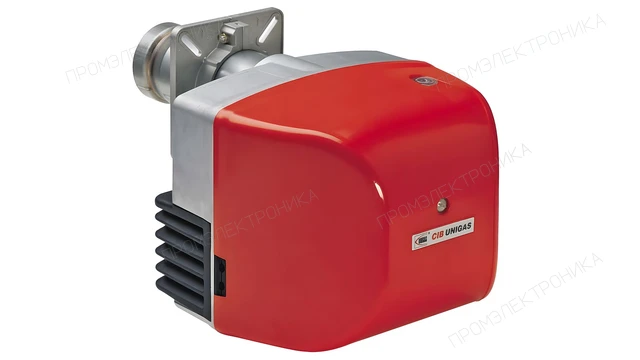

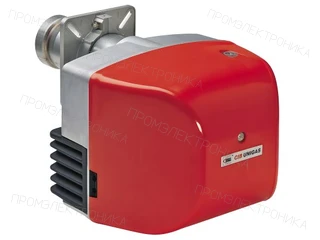

Дизельная горелка CIB Unigas LO140 G-.AB.L.RU.A

Дизельная горелка CIB Unigas LO140 G-.AB.L.RU.A: техническое описание

Дизельная горелка CIB Unigas LO140 G-.AB.L.RU.A — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 38 до 160 кВт; противодавление — от 0 до 4 мбар; расход топлива — 3 - 14 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

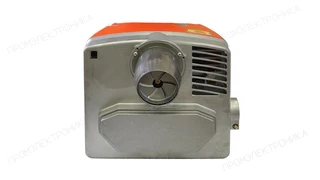

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 270 мм; диаметр пламенной трубы — 108 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 480 Вт; степень защиты — IP40; температура окружающей среды — от -10 до 50 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 180 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — CIB Unigas; артикул или обозначение — 02605020228. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
