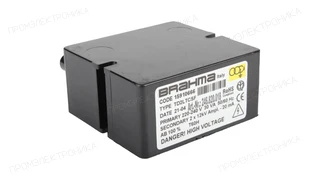

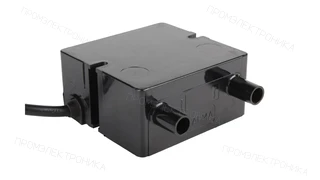

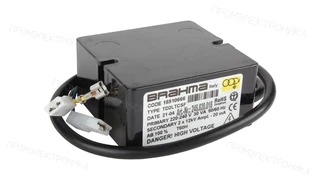

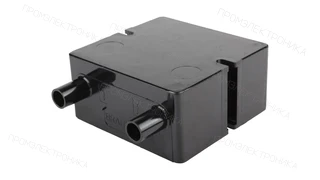

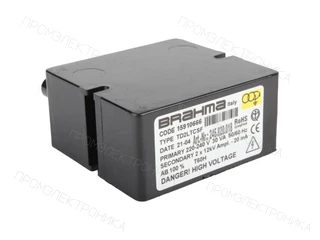

Трансформатор розжига Brahma TD2LTCSF 15910666

Трансформатор розжига Brahma TD2LTCSF 15910666: техническое описание

Трансформатор розжига Brahma TD2LTCSF 15910666 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 12 кВ; ток поджига — 20 мА; высоковольтные выходы — 2; продолжительность включения ED — 100 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 30 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 560 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Brahma. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
