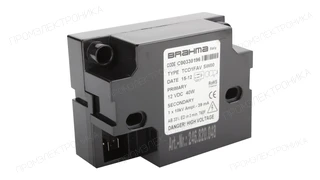

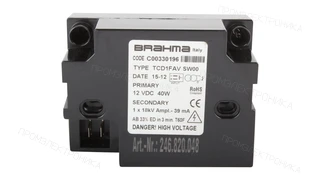

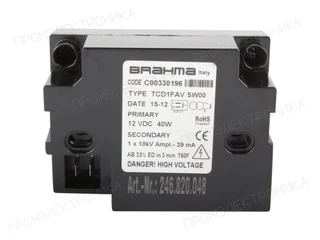

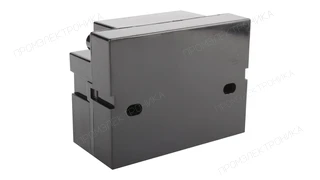

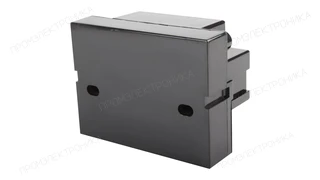

Трансформатор розжига Brahma TCD1FAV C00330196

Трансформатор розжига Brahma TCD1FAV C00330196: техническое описание

Трансформатор розжига Brahma TCD1FAV C00330196 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 18 кВ; ток поджига — 39 мА; высоковольтные выходы — 1; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 12 В; потребляемая мощность — 40 Вт. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Brahma. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
