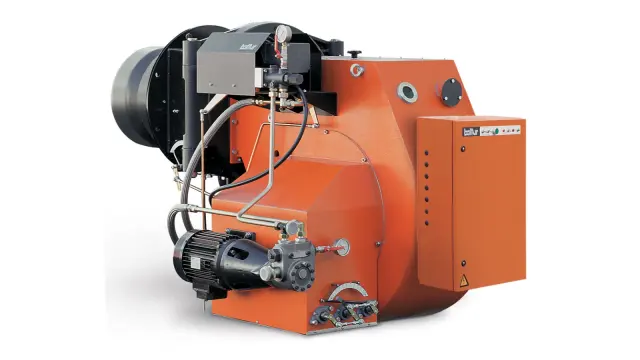

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100: техническое описание

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/мазут; регулирование мощности — двухступенчатая - прогрессивная-механическая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 2 500 до 10 500 кВт; противодавление — от 0 до 21,5 мбар; расход топлива — 224 - 940 кг/ч; расход газа — от 251 до 1 056 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 440 мм; диаметр пламенной трубы — 480 мм; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 66 000 Вт. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 26 000 Вт; уровень шума — 97 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 6717410. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
