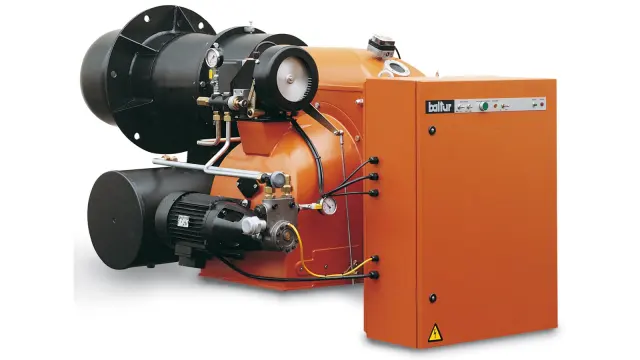

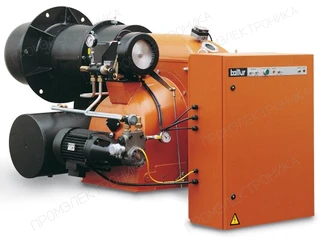

Мазутная горелка Baltur GI 350 DSPN-D

Мазутная горелка Baltur GI 350 DSPN-D: техническое описание

Мазутная горелка Baltur GI 350 DSPN-D — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — мазутная; регулирование мощности — двухступенчатая, прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 1 581 до 4 743 кВт; противодавление — от 0 до 22 мбар; расход топлива — 142 - 425 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 560 мм; диаметр пламенной трубы — 360 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 46 400 Вт; степень защиты — IP40. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 15 000 Вт; уровень шума — 91 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 6533010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
