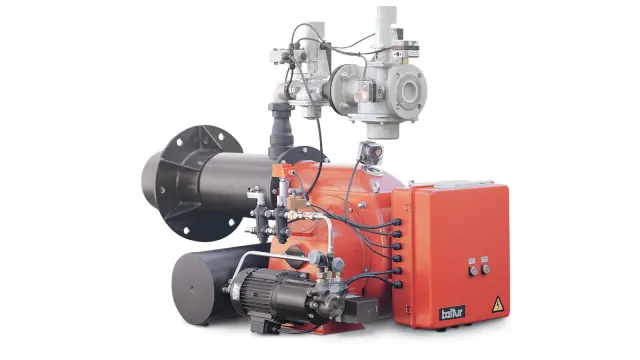

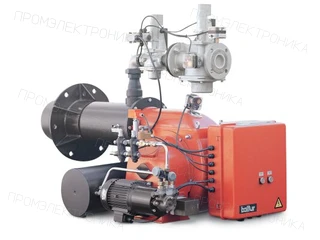

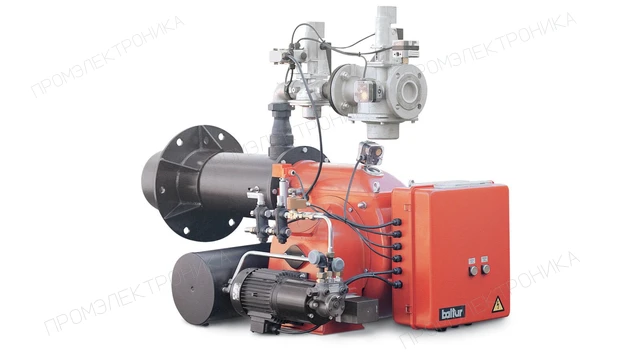

Газомазутная горелка Baltur COMIST 300NM

Газомазутная горелка Baltur COMIST 300NM: техническое описание

Газомазутная горелка Baltur COMIST 300NM — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/мазут; регулирование мощности — двухступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 1 304 до 3 878 кВт; противодавление — от 0 до 31,5 мбар; расход топлива — 113 - 347 кг/ч; расход газа — от 131 до 390 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 500 мм; диаметр пламенной трубы — 320 мм; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; степень защиты — IP40. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 40 000 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 55560010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
