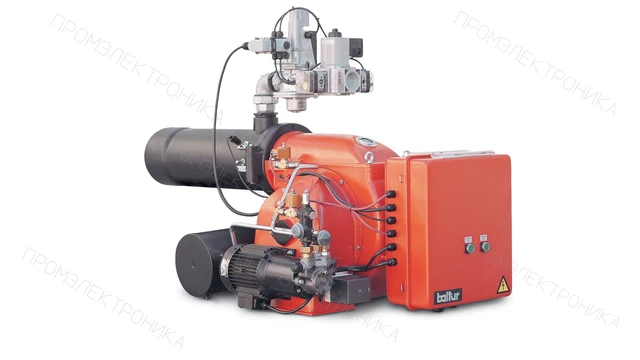

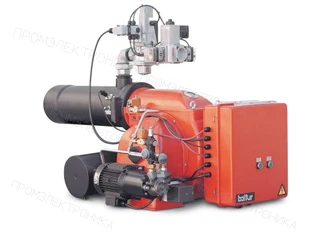

Газомазутная горелка Baltur COMIST 72N

Газомазутная горелка Baltur COMIST 72N: техническое описание

Газомазутная горелка Baltur COMIST 72N — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/мазут; регулирование мощности — двухступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 348 до 916 кВт; противодавление — от 0 до 10,5 мбар; расход топлива — 31 - 82 кг/ч; расход газа — от 37 до 97 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 345 мм; диаметр пламенной трубы — 191 мм; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 13 100 Вт; степень защиты — IP40. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 55380010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
