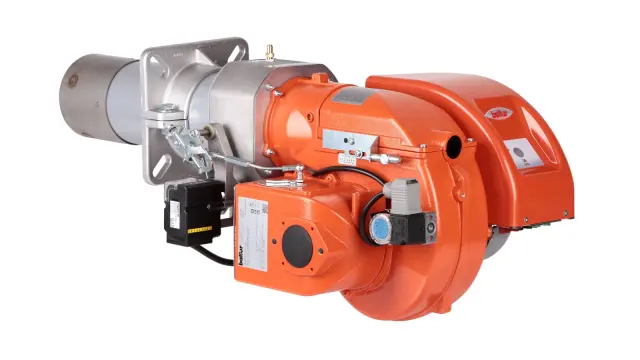

Газовая горелка Baltur TBG 35 P

Газовая горелка Baltur TBG 35 P: техническое описание

Газовая горелка Baltur TBG 35 P — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая и прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 80 до 410 кВт; противодавление — от 0 до 8 мбар; расход газа — от 8,05 до 41,23 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

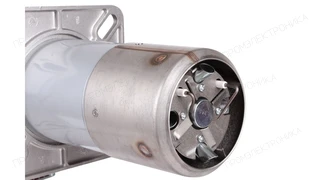

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 140 - 150 мм; диаметр пламенной трубы — 137 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 560 Вт; степень защиты — IP40. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 370 Вт; уровень шума — 76 дБ.

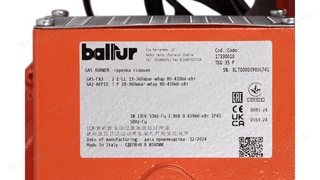

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 17330010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
