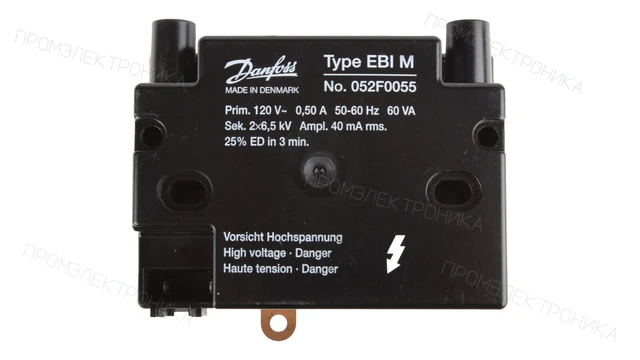

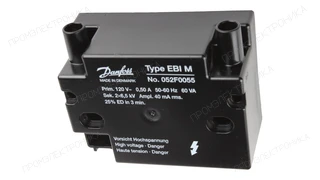

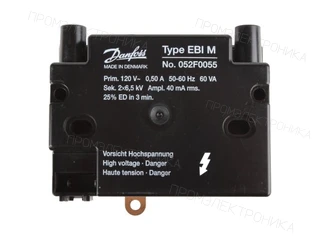

Трансформатор розжига Danfoss EBI M 052F0055

Трансформатор розжига Danfoss EBI M 052F0055: техническое описание

Трансформатор розжига Danfoss EBI M 052F0055 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 6,5 кВ; ток поджига — 40 мА; высоковольтные выходы — 2; продолжительность включения ED — 25 %.

Первичная цепь характеризуется параметрами: питание — 110 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,5 А; потребляемая мощность — 60 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

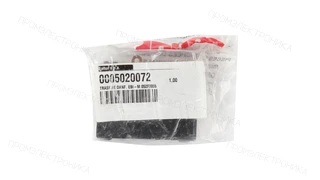

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 0005020072. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
