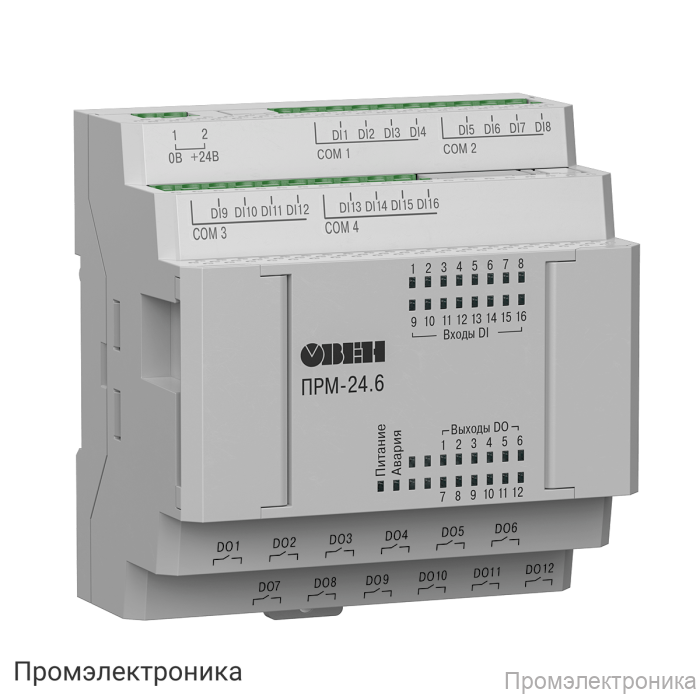

ПРМ-6 - модуль расширения для увеличения дискретных входов и выходов

ПРМ-6 — модуль расширения для увеличения дискретных входов и выходов

ПРМ-6 предназначен для расширения возможностей автоматизированных систем управления за счет увеличения количества дискретных входов и выходов. Модуль выпускается в двух исполнениях: ПРМ-220.6 и ПРМ-24.6, что позволяет подобрать оптимальное решение под конкретные требования объекта автоматизации.

Основные характеристики дискретных входов:

Количество входов: 16
Тип входов:
- ПРМ-220.6 — дискретный фазовый (ДФ)
- ПРМ-24.6 — дискретный (Д)
Подключаемые датчики:
- Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
- Датчики типа «сухой контакт»
- Для ПРМ-24.6 — датчики с транзисторным выходом p-n-p и n-p-n типа с открытым коллектором
Номинальное напряжение питания:
- ПРМ-220.6: ~230 В
- ПРМ-24.6: =24 В
Диапазон напряжения питания:
- ПРМ-220.6: ~90…264 В
- ПРМ-24.6: 15…30 В
Максимальный входной ток:
- ПРМ-220.6: 9 мА
- ПРМ-24.6: 5 мА
Электрическая прочность изоляции: 2830 В, групповая — 1780 В

Основные характеристики дискретных выходов:

Количество выходов: 12
Тип выходов: релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки:
- 5 А при напряжении до 250 В переменного тока (cos φ > 0,95)
- 3 А при напряжении до 30 В постоянного тока
Время переключения: не более 10 мс
Электрическая прочность изоляции: 2830 В по 2 реле (групповая — 1780 В)

Комплектация модуля ПРМ-6:

Модуль ПРМ — 1 шт.
Краткое руководство по эксплуатации — 1 экз.
Паспорт и гарантийный талон — 1 экз.
Кабель для подключения модуля — 1 шт.
Комплект клеммных соединителей — 1 экз.

Модуль ПРМ-6 обеспечивает надежное и гибкое расширение дискретных каналов, что позволяет интегрировать его в различные системы автоматизации и управления технологическими процессами. Благодаря высокой электрической прочности изоляции и поддержке различных типов датчиков, устройство подходит для эксплуатации в промышленных условиях с повышенными требованиями к безопасности и надежности.
