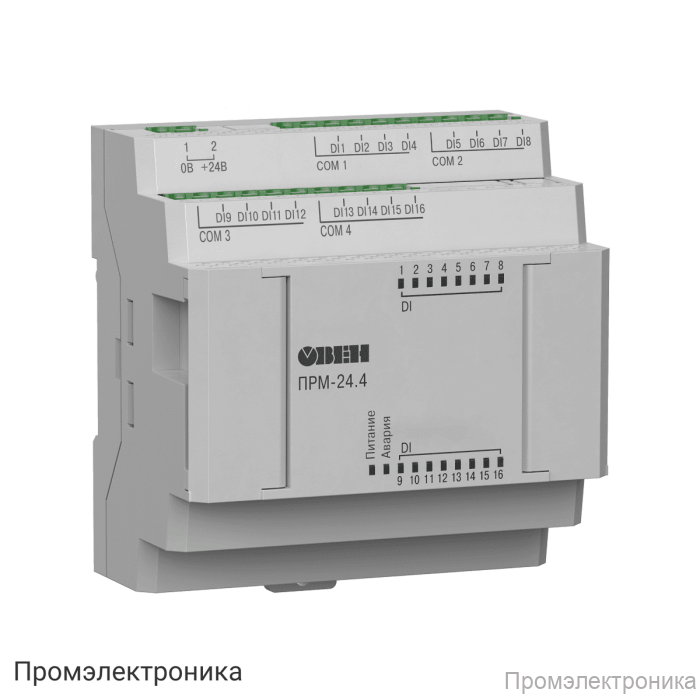

ПРМ-24.4 - модуль расширения дискретного ввода

Техническое описание модуля расширения дискретного ввода ПРМ-24.4

ПРМ-24.4 — это современный модуль расширения дискретного ввода, предназначенный для увеличения количества дискретных входов в системах автоматизации и управления. Устройство обеспечивает надежную работу в промышленных условиях, отличается высокой степенью защиты и простотой монтажа на стандартную DIN-рейку шириной 35 мм.

Модуль поддерживает подключение различных типов коммутационных устройств и датчиков, включая кнопки, выключатели, герконы, реле, а также датчики с выходом типа «сухой контакт» и транзисторные датчики p-n-p и n-p-n с открытым коллектором. Благодаря наличию гальванической развязки обеспечивается безопасность эксплуатации и защита оборудования от помех и перенапряжений.

Основные технические характеристики:

• Диапазон постоянного напряжения питания: 9...30 В (номинальное — 24 В)
• Гальваническая развязка: есть
• Электрическая прочность изоляции между входом питания и другими цепями: 2830 В
• Потребляемая мощность: не более 7 Вт
• Тип корпуса: для крепления на DIN-рейку (35 мм)
• Габаритные размеры: 88×90×58 мм
• Степень защиты корпуса по ГОСТ 14254-96: IP20
• Масса прибора: не более 0,4 кг
• Диапазон рабочих температур: -20…+55 ºC

Характеристики дискретных входов:

• Количество дискретных входов: 16
• Тип входов: дискретный (Д)
• Подключаемые устройства: коммутационные устройства, датчики типа «сухой контакт», транзисторные датчики p-n-p и n-p-n с открытым коллектором
• Номинальное напряжение питания дискретных входов: 24 В
• Диапазон напряжения питания дискретных входов: 15…30 В
• Максимальный входной ток: 5 мА
• Ток «логической единицы»: 2…5 мА
• Уровень сигнала «логической единицы»: 15…30 В
• Уровень сигнала «логического нуля»: -3…+5 В
• Электрическая прочность изоляции: 2830 В, групповая – 1780 В

Комплект поставки включает модуль ПРМ-24.4, краткое руководство по эксплуатации, паспорт и гарантийный талон, кабель для подключения и комплект клеммных соединителей. Благодаря продуманной конструкции и широкому диапазону рабочих параметров, модуль ПРМ-24.4 идеально подходит для использования в различных системах автоматизации и диспетчеризации.
