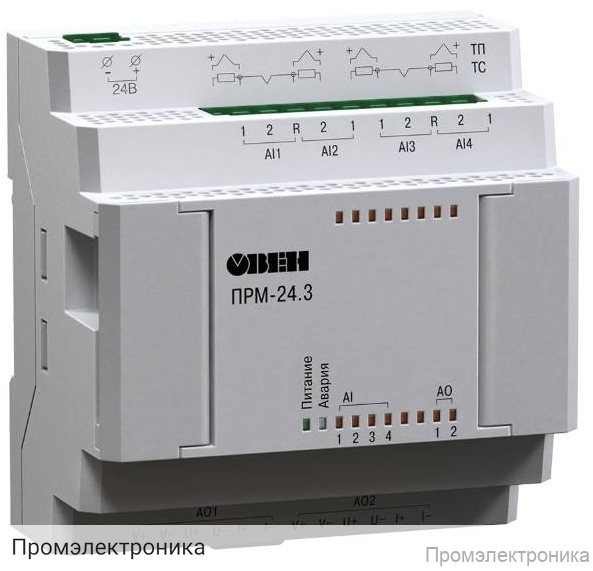

ПРМ-24.3 - модуль расширения для увеличения аналоговых входов и выходов

Техническое описание модуля расширения ПРМ-24.3

ПРМ-24.3 — это современный модуль расширения, предназначенный для увеличения количества аналоговых входов и выходов в системах автоматизации и управления. Устройство обеспечивает надежную интеграцию с промышленными контроллерами и позволяет гибко наращивать функциональные возможности существующих решений без необходимости полной замены оборудования.

Основные особенности ПРМ-24.3:

• Питание осуществляется в диапазоне 19…30 В (номинальное значение — 24 В), что обеспечивает стабильную работу в промышленных условиях.
• Наличие гальванической развязки между входом питания и другими цепями повышает безопасность эксплуатации и защищает оборудование от помех.
• Высокая электрическая прочность изоляции между входом питания и остальными цепями — до 1780 В.
• Потребляемая мощность не превышает 4 Вт, что делает модуль энергоэффективным.
• Корпус предназначен для крепления на DIN-рейку 35 мм, что облегчает монтаж в шкафах управления.
• Компактные габариты: 88×89,7×57,8 мм, масса — не более 0,4 кг.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.

Характеристики аналоговых входов:

• Количество входов — 4.
• Поддержка различных типов сигналов:
  • Термопары (ГОСТ Р 8.585-2001)
  • Термометры сопротивления (ГОСТ Р 6651-2009)
  • Унифицированные сигналы (ГОСТ 26.011-80)
• Время опроса одного канала: 0,8 сек для термопар, 0,4 сек для термометров сопротивления и унифицированных сигналов.
• Разрядность встроенного АЦП — 16 бит.
• Внутреннее сопротивление входа: 30...55 Ом (по умолчанию 30 Ом) в режиме измерения тока, около 10 кОм в режиме измерения напряжения.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для термометров сопротивления и унифицированных сигналов.
• Гальваническая изоляция аналоговых входов отсутствует.

Характеристики аналоговых выходов:

• Количество выходов — 2.
• Тип выходов — универсальный: 4…20 мА / 0…10 В.
• Разрядность ЦАП — 12 бит.
• Диапазон генерации тока — 0…24 мА, напряжения — 0…10 В.
• Погрешность, вызванная изменением температуры, — ±0,05 % на каждые 10°C.
• Индивидуальная гальваническая изоляция выходов, электрическая прочность — 3000 В.
• Питание выходов осуществляется внешне, отдельно на каждый канал.

Комплектация:

• Модуль ПРМ
• Краткое руководство
• Паспорт и гарантийный талон
• Кабель для подключения модуля
• Комплект клеммных соединений

ПРМ-24.3 — это надежное решение для расширения аналоговых возможностей автоматизированных систем, обеспечивающее высокую точность измерений и гибкость интеграции.
