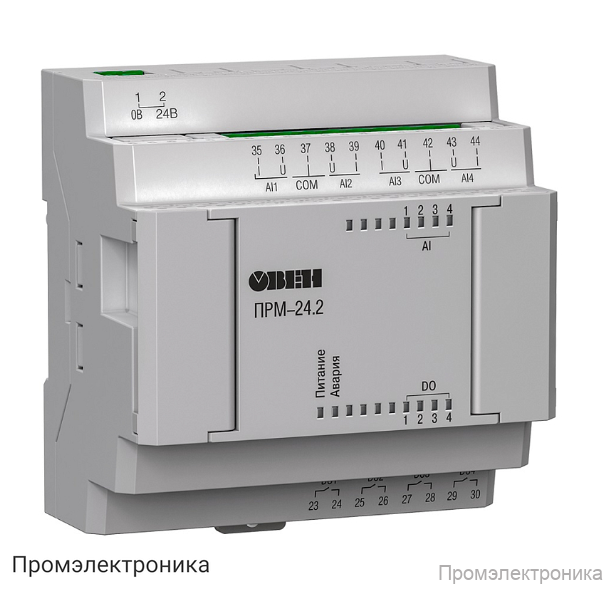

ПРМ-24.2 - модуль расширения для увеличения аналоговых входов и дискретных выходов

Техническое описание модуля расширения ПРМ-24.2

ПРМ-24.2 — это современный модуль расширения, предназначенный для увеличения количества аналоговых входов и дискретных выходов в системах автоматизации и управления. Модуль обеспечивает гибкость и масштабируемость при построении сложных систем, позволяя интегрировать дополнительные сигналы и управлять внешними устройствами.

Основные возможности ПРМ-24.2:

Поддержка универсальных дискретно-аналоговых входов, что позволяет подключать широкий спектр датчиков и исполнительных устройств.
Работа с различными типами измеряемых сигналов: токовые (4…20 мА), напряженческие (0…10 В), термометры сопротивления (Pt1000), термисторы (NTC, РТС), а также сигналы сопротивления до 300 кОм.
Возможность функционирования входов в дискретном режиме для регистрации логических состояний.
Высокая скорость обновления значений — не более 1 мс для всех четырех каналов.
Встроенный АЦП с разрядностью 12 бит обеспечивает точность измерений.
Пороговые значения переключения входов настраиваются через OwenLogic, что позволяет адаптировать модуль под конкретные задачи.

Характеристики дискретно-аналоговых входов:

Количество входов: 4
Тип: универсальные дискретно-аналоговые входы (ДАТ)
Типы сигналов: 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм
Погрешность при работе с унифицированными сигналами: ±0,5%
Погрешность при работе с термометрами сопротивления: ±1,0% (0...150 кОм), ±2,0% (151...300 кОм)
Гальваническая развязка: отсутствует
Номинальное напряжение питания входов в дискретном режиме: 24 В

Характеристики дискретных выходов:

Количество выходов: 4
Тип: релейные нормально-разомкнутые
Максимальный ток нагрузки: до 5 А при 250 В переменного тока (cosφ > 0,95), до 3 А при 30 В постоянного тока
Индивидуальная гальваническая развязка выходов
Электрическая прочность изоляции: 2300 В

Комплектация:

Модуль ПРМ-24.2
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Кабель для подключения модуля
Комплект клеммных соединителей

ПРМ-24.2 — надежное решение для расширения функциональности систем автоматизации, обеспечивающее высокую точность, скорость и универсальность подключения различных типов сигналов.
