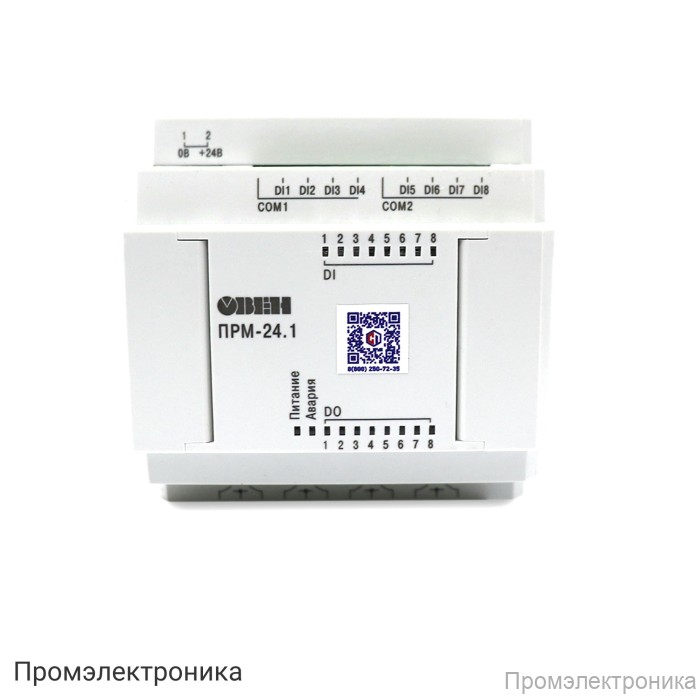

ПРМ-24.1 - модуль расширения дискретных входов и выходов на 24 В

Техническое описание модуля расширения ПРМ-24.1

ПРМ-24.1 — это современный модуль расширения дискретных входов и выходов, предназначенный для использования в системах автоматизации и управления технологическими процессами. Устройство обеспечивает надежное подключение и управление различными исполнительными механизмами и датчиками, работающими на напряжении 24 В. Благодаря компактным размерам и удобному монтажу на DIN-рейку, модуль легко интегрируется в существующие шкафы управления и распределительные щиты.

Модуль оснащен 8 дискретными входами и 8 дискретными выходами, что позволяет значительно расширить возможности системы автоматизации. Входы поддерживают работу с различными типами датчиков, включая коммутационные устройства (кнопки, выключатели, герконы, реле) и датчики типа «сухой контакт», а также устройства с транзисторным выходом p-n-p типа с открытым коллектором. Это обеспечивает гибкость применения модуля в различных промышленных и коммерческих задачах.

Основные технические характеристики:

• Диапазон питающего напряжения: 9...30 В (номинальное — 24 В)
• Потребляемая мощность: не более 4 Вт
• Гальваническая развязка между входами, выходами и питанием
• Электрическая прочность изоляции: до 1780 В между входом питания и другими цепями
• Корпус для крепления на DIN-рейку (35 мм)
• Габаритные размеры: 88×90×58 мм
• Степень защиты корпуса: IP20 по ГОСТ 14254-96
• Масса: не более 0,4 кг
• Рабочий температурный диапазон: от -20 до +55 °C

Характеристики дискретных входов:

• Количество входов: 8
• Тип: дискретный (DI)
• Номинальное напряжение питания: 24 В
• Диапазон напряжения: 15…30 В
• Максимальный входной ток: 5 мА
• Групповая гальваническая развязка по 4 входа
• Электрическая прочность изоляции: до 2830 В

Характеристики дискретных выходов:

• Количество выходов: 8
• Тип выходного элемента: электромагнитное реле (нормально-открытое)
• Максимальный ток нагрузки: 5 А при напряжении до 250 В переменного тока, 3 А при напряжении до 30 В постоянного тока
• Время переключения: не более 10 мс
• Групповая гальваническая развязка по 2 выхода
• Электрическая прочность изоляции: до 2800 В

В комплект поставки входят модуль ПРМ-24.1, краткое руководство по эксплуатации, паспорт и гарантийный талон, кабель для подключения, а также комплект клеммных соединителей. Гарантийный срок эксплуатации составляет 24 месяца.

ПРМ-24.1 — это надежное и функциональное решение для расширения дискретных входов и выходов в системах автоматизации, обеспечивающее высокую степень защиты, простоту монтажа и эксплуатации.
