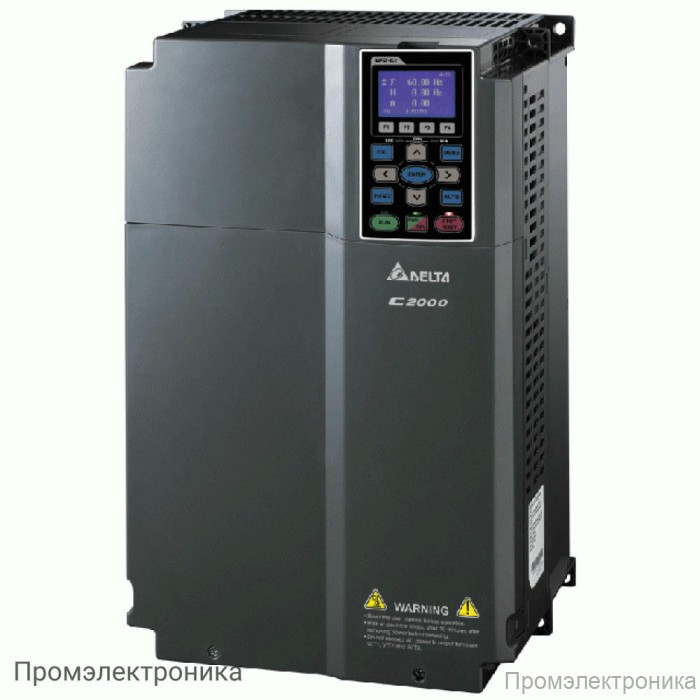

Преобразователь частоты Delta Electronics VFD220C43A-21 (22кВт 3ф 400В) серии C2000

Компания "Промэлектроника", являясь официальным дилером Delta Electronics, представляет преобразователь частоты VFD220C43A-21 серии C2000. Данное устройство предназначено для управления скоростью и моментом асинхронных, синхронных двигателей с постоянными магнитами и синхронных реактивных двигателей. Для получения консультации и оформления заказа обращайтесь по адресу: sales@prom-elec.com.

Технические характеристики

Преобразователь частоты VFD220C43A-21 обладает следующими ключевыми параметрами, обеспечивающими его высокую производительность и надежность в различных промышленных применениях:

• Модель: VFD220C43A-21
• Категория: C2000 – серия высокопроизводительных преобразователей.
• Напряжение сети: 3ф 400В – предназначен для работы в трехфазных сетях с номинальным напряжением 400 Вольт.
• Мощность: 22кВт – обеспечивает управление двигателями соответствующей мощности.
• Подключаемые двигатели: Асинхронные, с постоянными магнитами, синхронные реактивные – универсальность применения с различными типами электродвигателей.
• Нагрузка: Тяжелая, Сверхтяжелая – способен работать с механизмами, требующими высокого пускового момента и устойчивости к перегрузкам.
• Номинальный ток для сверхтяжелой нагрузки: 38А – максимальный продолжительный ток при работе с оборудованием, характеризующимся пиковыми нагрузками.
• Номинальный ток для тяжелой нагрузки: 45А – максимальный продолжительный ток для стандартных тяжелых условий эксплуатации.
• Перегрузка 60 с для сверхтяжелой нагрузки: 150% – способность выдерживать полуторакратную перегрузку по току в течение 60 секунд.
• Перегрузка 60 с для тяжелой нагрузки: 150% – аналогичная способность к перегрузке для тяжелых условий.
• Тормозной модуль: Встроенный – обеспечивает эффективное торможение двигателя без необходимости подключения внешних устройств.
• Исполнение: IP00/IP20 – степень защиты корпуса, предполагающая установку в шкаф (IP00) или обеспечивающая защиту от прикосновения пальцами и от твердых частиц размером более 12.5 мм (IP20).
• Работа с энкодером: Да – позволяет реализовать точное векторное управление с обратной связью по скорости и положению.
• Максимальная рабочая температура: +50 °C – гарантирует стабильную работу в указанном температурном диапазоне.
• Монтаж на DIN-рейку: Нет – предполагает панельный монтаж.
• Встроенный фильтр ЭМС: Нет – при необходимости снижения электромагнитных помех требуется установка внешнего фильтра.
• Габаритные размеры:
  • Ширина: 250 мм
  • Высота: 400 мм
  • Глубина: 210 мм

Функциональные возможности и преимущества

Преобразователь VFD220C43A-21 серии C2000 предлагает широкий спектр режимов работы, включая управление скоростью, управление моментом и позиционирование, что делает его универсальным решением для сложных задач автоматизации. Наличие встроенного программируемого контроллера (ПЛК) расширяет возможности по созданию гибких алгоритмов управления без использования внешних контроллеров.

Устройство оснащено значительным количеством входов/выходов для интеграции в системы управления:

• Дискретные входы: 10 – для подключения датчиков и управляющих сигналов.
• Аналоговые входы: 3 – для получения аналоговых сигналов от датчиков (например, давления, температуры).
• Аналоговые выходы: 2 – для вывода аналоговых сигналов управления или индикации.
• Транзисторные выходы: 2 – для управления внешними устройствами.
• Релейные выходы: 2 – для коммутации силовых цепей или сигнализации.
• Импульсный вход: Есть – для подключения энкодеров или других импульсных датчиков.
• Импульсный выход: Есть – для вывода импульсных сигналов.

Для связи с системами верхнего уровня предусмотрен встроенный интерфейс Modbus RS485. Также поддерживаются опциональные протоколы связи, такие как Profibus, Profinet, DeviceNet, Ethernet IP, CANopen, EtherCAT, что обеспечивает легкую интеграцию в различные промышленные сети. Штатный выносной пульт управления упрощает настройку и мониторинг параметров преобразователя. Важно отметить, что данная модель не предназначена для управления насосной станцией в специализированном режиме, однако базовые функции управления насосами могут быть реализованы.

Области применения

Благодаря своим характеристикам и функциональным возможностям, преобразователь частоты Delta Electronics VFD220C43A-21 находит применение в следующих областях:

• Станкостроение (металлообрабатывающие и деревообрабатывающие станки).
• Подъемно-транспортное оборудование (краны, лебедки, конвейеры).
• Текстильная промышленность.
• Упаковочное оборудование.
• Экструдеры и смесители.
• Вентиляционные системы и дымососы с высокими требованиями к динамике.
• Другие промышленные установки, требующие точного управления скоростью и моментом электродвигателя.

Для приобретения преобразователя частоты VFD220C43A-21 и получения подробной технической консультации, пожалуйста, обращайтесь в компанию "Промэлектроника" по электронной почте: sales@prom-elec.com. Мы гарантируем поставку оригинального оборудования Delta Electronics и квалифицированную поддержку.
