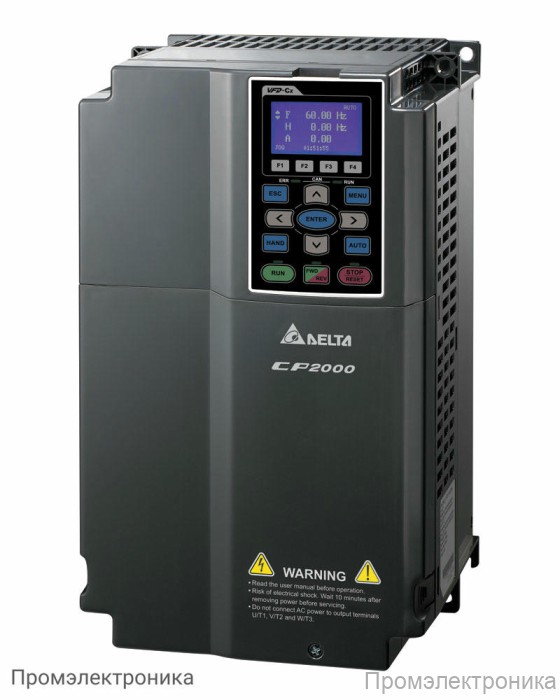

Преобразователь частоты Delta Electronics VFD150CP4EB-21 представляет собой высокоэффективное и интеллектуальное решение для управления электродвигателями мощностью 15 кВт в трехфазных сетях 400В. Эта модель принадлежит к специализированной серии VFD-CP2000, разработанной для оптимизации работы систем с переменным моментом вращения, таких как насосы, вентиляторы и компрессоры.

Компания Промэлектроника, являясь официальным дилером Delta Electronics, гарантирует подлинность оборудования, полную техническую поддержку и сервисное обслуживание.

VFD150CP4EB-21 спроектирован с учетом высоких требований к энергоэффективности и надежности. Встроенные функции, такие как ПИД-регулятор и многодвигательное управление, позволяют значительно снизить эксплуатационные расходы и повысить стабильность технологических процессов.

Ключевые технические характеристики

• Модель: VFD150CP4EB-21
• Серия: VFD-CP2000
• Выходная мощность: 15 кВт (20 л.с.)
• Напряжение питания: 3 фазы, 380-480 В (номинальное 400В)
• Номинальный ток (Нормальная нагрузка, ND): 24 А
• Номинальный ток (Легкая нагрузка, LD): 32 А
• Перегрузочная способность (ND): 120% в течение 60 секунд, 160% в течение 3 секунд
• Перегрузочная способность (LD): 120% в течение 60 секунд
• Тормозной модуль: Встроенный (требуется подключение внешнего тормозного резистора)
• Фильтр ЭМС: Встроенный (C3, EN 61800-3)
• Степень защиты: IP00 / IP20
• Габариты (ВхШхГ): 320 x 190 x 190 мм

Интеллектуальное управление и функциональность

Основой эффективности CP2000 является его программное обеспечение, ориентированное на задачи HVAC и водоснабжения.

• Встроенный ПИД-регулятор: Обеспечивает точное поддержание заданного параметра (давления, расхода, температуры) путем автоматической коррекции скорости двигателя. Это исключает необходимость во внешних контроллерах и является ключом к максимальному энергосбережению.
• Многодвигательное каскадное управление: VFD150CP4EB-21 способен управлять группой до 8 насосов (1 главный с частотным регулированием + 7 вспомогательных с прямым пуском от сети). Эта функция включает:
  • Каскадный режим: Автоматическое подключение/отключение дополнительных насосов для поддержания давления при пиковых нагрузках.
  • Циклический режим: Равномерное распределение времени работы (выравнивание моторесурса) между всеми насосами в группе, что предотвращает преждевременный износ одного агрегата.
• Встроенный программируемый контроллер (ПЛК): Привод оснащен ПЛК Delta (10k шагов), что позволяет реализовывать сложные алгоритмы локальной автоматизации, обработки сигналов датчиков и управления без использования внешнего ПЛК, снижая общую стоимость системы.
• Поддержка различных типов двигателей: Привод оптимизирован для работы не только со стандартными асинхронными двигателями (AM), но и с современными высокоэффективными двигателями с постоянными магнитами (PM) и синхронными реактивными двигателями (SynRM).

Надежность и конструктивные особенности

Delta Electronics уделяет особое внимание долговечности своей продукции.

• Встроенный ЭМС-фильтр: Соответствие стандартам электромагнитной совместимости (класс C3) снижает уровень помех, излучаемых в сеть, и защищает сам привод от внешних наводок, обеспечивая стабильную работу в промышленных условиях.
• Встроенный тормозной ключ: Позволяет эффективно рассеивать рекуперативную энергию (при быстрой остановке вентилятора или опускании груза) на внешний тормозной резистор, предотвращая ошибки по перенапряжению в звене постоянного тока.
• Конструкция охлаждения: Интеллектуальное разделение воздушных потоков обеспечивает эффективное охлаждение силовой части (IP00), при этом защищая электронные компоненты управления (IP20) от пыли и загрязнений.
• Защитные функции: Полный комплекс защит двигателя и преобразователя: от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, короткого замыкания и т.д.

Интерфейсы и интеграция в АСУ ТП

VFD150CP4EB-21 обладает широкими возможностями для подключения и управления.

• Штатный пульт управления: Съемный ЖК-пульт KPC-CP01 с интуитивно понятным интерфейсом. Позволяет:
  • Быстро настраивать параметры.
  • Копировать и переносить до 4-х наборов параметров.
  • Создавать пользовательские экраны для мониторинга.
  • Диагностировать систему (хранит 30 последних ошибок).
  • Выносить пульт на расстояние до 5 метров.
• Встроенные входы/выходы:
  • 10 Дискретных входов (DI): Для сигналов "Пуск/Стоп", "Авария", выбора скорости, переключения режимов.
  • 3 Аналоговых входа (AI): Для подключения датчиков (например, датчика давления 4-20 мА или датчика температуры).
  • 2 Аналоговых выхода (AO): Для передачи данных о скорости или нагрузке на верхний уровень (ПЛК или BMS).
  • 3 Релейных выхода (RO): Для сигнализации о работе, аварии или достижении заданного параметра.
• Коммуникационные порты:
  • Встроенный Modbus RS485: Стандартный протокол для легкой интеграции с большинством систем автоматизации.
  • Опциональные карты: Поддержка всех основных промышленных протоколов через дополнительные модули: Profibus DP, Profinet, DeviceNet, Ethernet/IP, CANopen, BACnet MS/TP.

Области применения и примеры использования

VFD150CP4EB-21 идеально подходит для задач, где требуется надежное управление потоком и энергосбережение.

• Пример 1: Водоснабжение и Водоотведение:
  • Задача: Поддержание постоянного давления в системе водоснабжения многоквартирного дома или промышленного объекта.
  • Решение: VFD150CP4EB-21 используется для управления насосной станцией (например, 1 главный насос 15 кВт и 2 вспомогательных). ПИД-регулятор получает сигнал от датчика давления (4-20 мА) и плавно регулирует скорость главного насоса. При пиковом водоразборе привод автоматически запускает вспомогательные насосы через релейные выходы.
• Пример 2: Вентиляция и Кондиционирование (HVAC):
  • Задача: Управление приточным вентилятором в системе вентиляции торгового центра для поддержания качества воздуха.
  • Решение: Скорость вращения вентилятора (15 кВт) регулируется по сигналу 0-10В от датчика CO2 или контроллера BMS. Это обеспечивает подачу свежего воздуха строго по необходимости, экономя электроэнергию и тепло в ночные часы или при низкой загрузке здания.
• Пример 3: Промышленное применение:
  • Задача: Плавный пуск и регулирование скорости смесителя или конвейера с легкой/нормальной нагрузкой.
  • Решение: Привод обеспечивает плавный разгон, снижая механические удары и износ редукторов. Встроенный тормозной модуль позволяет быстро остановить механизм при необходимости.
