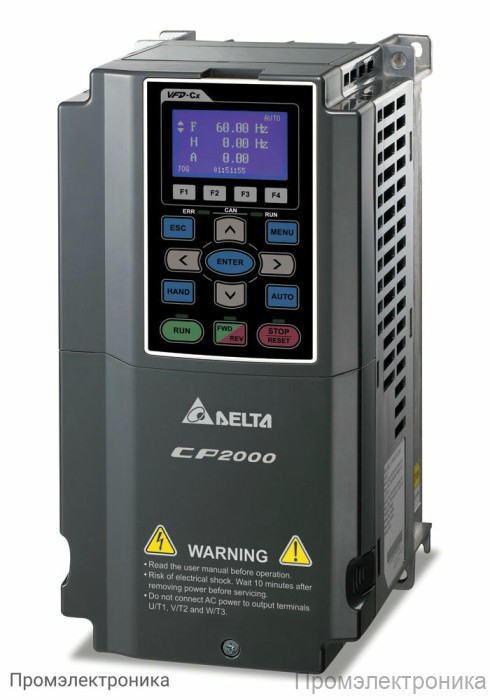

Преобразователь частоты Delta Electronics VFD075CP43B-21 (7.5кВт 3ф 400В) серии CP2000

Компания "Промэлектроника", официальный дилер Delta Electronics, представляет преобразователь частоты VFD075CP43B-21 серии CP2000. Данное устройство предназначено для управления скоростью вращения трехфазных асинхронных двигателей, двигателей с постоянными магнитами и синхронных реактивных двигателей мощностью 7.5 кВт. Для получения консультации и оформления заказа обращайтесь по адресу: sales@prom-elec.com.

Технические характеристики

Преобразователь частоты VFD075CP43B-21 обладает следующими ключевыми параметрами, обеспечивающими его эффективную и надежную работу:

• Модель: VFD075CP43B-21
• Серия: CP2000
• Напряжение сети: 3ф 400В – обеспечивает совместимость со стандартными промышленными электросетями.
• Мощность: 7.5кВт – подходит для управления двигателями средней мощности.
• Подключаемые двигатели: Асинхронные, с постоянными магнитами, синхронные реактивные – универсальность применения с различными типами двигателей.
• Нагрузка: Легкая, Нормальная – позволяет адаптировать работу преобразователя под различные условия эксплуатации.
  • Номинальный ток для нормальной нагрузки: 12А
  • Номинальный ток для легкой нагрузки: 18А
  • Перегрузка 60 с для нормальной нагрузки: 120% – способность выдерживать кратковременные перегрузки.
  • Перегрузка 60 с для легкой нагрузки: 120%
  • Перегрузка 3 с для нормальной нагрузки: 160% – повышенная устойчивость к пиковым нагрузкам.
• Тормозной модуль: Встроенный – обеспечивает эффективное торможение двигателя без необходимости установки внешних модулей.
• Режимы работы: Управление скоростью – основной режим, позволяющий точно регулировать обороты двигателя.
• Исполнение: IP00/IP20 – степень защиты корпуса, предполагающая установку в защищенных шкафах или помещениях.
• Работа с энкодером: Нет – данная модель не предусматривает прямое подключение энкодера для векторного управления с обратной связью.
• Управление насосной станцией: Да – наличие специализированных функций для оптимизации работы насосных агрегатов.
• Выносной пульт управления: Штатный – комплектуется стандартным пультом для удобства настройки и мониторинга.
• Встроенный программируемый контроллер: Есть – позволяет реализовывать сложные алгоритмы управления без внешнего ПЛК.
• Дискретные входы: 10 – для подключения различных датчиков и управляющих сигналов.
• Аналоговые входы: 3 – для подключения аналоговых датчиков (например, давления, температуры).
• Аналоговые выходы: 2 – для вывода аналоговых сигналов (например, для индикации скорости).
• Транзисторные выходы: 0
• Релейные выходы: 3 – для коммутации внешних цепей управления.
• Импульсный вход: Нет
• Импульсный выход: Нет
• Modbus RS485: Есть – встроенный интерфейс для интеграции в системы промышленной автоматизации.
• Опциональные протоколы связи: Profibus, Profinet, DeviceNet, Ethernet IP, CANopen, BACnet – возможность расширения коммуникационных возможностей за счет установки дополнительных модулей.
• Максимальная рабочая температура: +50°C – определяет предельно допустимую температуру окружающей среды для корректной работы.
• Монтаж на DIN-рейку: Нет – предполагает панельный монтаж.
• Встроенный фильтр ЭМС: Нет – для соответствия требованиям по электромагнитной совместимости может потребоваться внешний фильтр.
• Габаритные размеры:
  • Ширина, мм: 130
  • Высота, мм: 250
  • Глубина, мм: 170

Функциональные возможности и преимущества

Преобразователь частоты Delta Electronics VFD075CP43B-21 серии CP2000 разработан для обеспечения высокой производительности и энергоэффективности. Встроенный ПЛК расширяет возможности автоматизации, позволяя реализовывать сложные логические последовательности управления. Поддержка различных типов двигателей делает его универсальным решением. Наличие встроенного тормозного модуля упрощает конструкцию системы и снижает затраты. Широкий набор дискретных и аналоговых входов/выходов обеспечивает гибкость подключения внешних устройств. Интегрированный интерфейс Modbus RS485 и возможность установки опциональных карт связи позволяют легко интегрировать преобразователь в существующие АСУ ТП.

Возможные области применения

Благодаря своим характеристикам, преобразователь VFD075CP43B-21 находит применение в различных отраслях промышленности:

• Системы вентиляции и кондиционирования (HVAC)
• Насосные станции и системы водоснабжения
• Конвейерные системы
• Текстильное оборудование
• Деревообрабатывающие станки
• Упаковочное оборудование
• Другие применения, требующие точного управления скоростью электродвигателей.

Для приобретения преобразователя частоты Delta Electronics VFD075CP43B-21 и получения подробной технической консультации, пожалуйста, свяжитесь с отделом продаж компании "Промэлектроника" по электронной почте: sales@prom-elec.com. Мы гарантируем поставку оригинального оборудования и квалифицированную поддержку.

Пример реального применения: Автоматизация насосной станции в жилом комплексе

Представьте себе современный многоэтажный жилой комплекс, где для стабильного водоснабжения всех квартир используется насосная станция из трех насосов по 7.5 кВт каждый.

Проблема: Без частотного регулирования насосы работают в режиме "включено/выключено", постоянно запускаясь на полную мощность. Это приводит к резким скачкам давления в трубах (гидроудары), повышенному износу оборудования и огромному перерасходу электроэнергии, особенно в часы низкого водопотребления.

Решение: Установка трех преобразователей частоты Delta Electronics VFD075CP43B-21, по одному на каждый насос, для создания каскадной системы управления.

Как это работает:

1. Точное поддержание давления: В общую магистраль устанавливается датчик давления, который передает аналоговый сигнал (4-20 мА) на вход ACI ведущего преобразователя VFD075CP43B-21.
2. Интеллектуальный ПИД-регулятор: Встроенный в преобразователь ПИД-регулятор сравнивает текущее давление с заданным значением (например, 4.5 бара) и плавно регулирует скорость вращения первого насоса, чтобы точно поддерживать напор в системе. Двигатель потребляет ровно столько энергии, сколько необходимо в данный момент.
3. Каскадное управление: При увеличении расхода воды (например, в утренние часы пик) ведущий ПЧ, видя, что первый насос работает на максимальной скорости, но давление начинает падать, через встроенный программируемый логический контроллер (ПЛК) или по сети BACnet подает команду на запуск второго преобразователя. Второй насос плавно входит в работу, помогая поддерживать давление. Система может автоматически подключать и отключать насосы по мере необходимости.
4. Равномерный износ: Функция "чередования двигателей" позволяет системе автоматически менять ведущий насос (например, каждые 10 часов работы), обеспечивая одинаковую наработку и равномерный износ всего оборудования, что увеличивает его ресурс.
5. Энергосберегающий "Спящий режим": В ночное время, когда водопотребление минимально, ПЧ переводит насос в "спящий режим". Он полностью останавливается и автоматически запускается только тогда, когда давление в системе упадет ниже заданного порога. Это обеспечивает колоссальную экономию электроэнергии.
6. Диспетчеризация и контроль: Благодаря встроенным протоколам BACnet и MODBUS, вся информация о работе станции (текущее давление, скорость вращения, потребляемый ток, аварийные сигналы) передается на центральный пульт диспетчера, позволяя удаленно контролировать и управлять системой.

Результат: Внедрение VFD075CP43B-21 позволило снизить энергопотребление насосной станции на 30-40%, полностью исключить гидроудары, продлить срок службы насосов и двигателей, а также обеспечить стабильное и комфортное водоснабжение для всех жителей.
