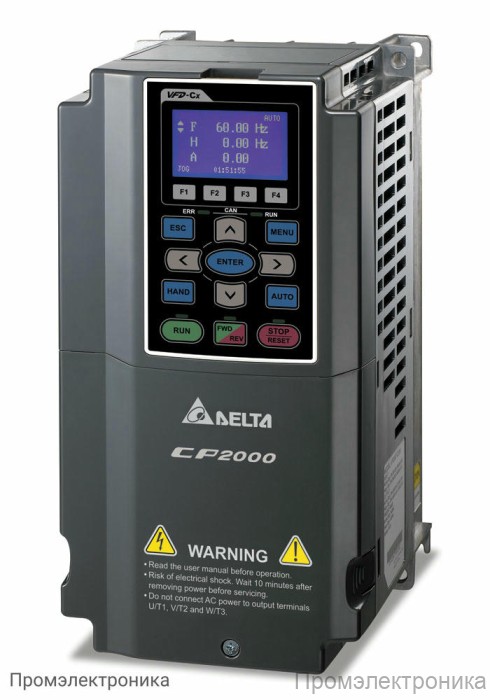

Преобразователь частоты Delta Electronics VFD037CP43B-21 (3.7кВт 3ф 400В) серии CP2000

Компания "Промэлектроника", официальный дилер Delta Electronics, представляет преобразователь частоты VFD037CP43B-21 серии CP2000. Данное устройство предназначено для эффективного управления скоростью вращения трехфазных асинхронных двигателей, двигателей с постоянными магнитами и синхронных реактивных двигателей мощностью 3.7 кВт. Для получения консультации и оформления заказа обращайтесь по адресу: sales@prom-elec.com.

Технические характеристики

Преобразователь частоты VFD037CP43B-21 обладает следующими ключевыми параметрами, обеспечивающими его надежную и эффективную работу:

• Модель: VFD037CP43B-21
• Серия: CP2000
• Напряжение сети: 3ф 400В – обеспечивает совместимость со стандартными промышленными электросетями.
• Мощность: 3.7 кВт – подходит для управления двигателями средней мощности.
• Подключаемые двигатели: Асинхронные, с постоянными магнитами, синхронные реактивные – универсальность применения с различными типами двигателей.
• Нагрузка: Легкая, Нормальная – позволяет адаптировать работу преобразователя под различные условия эксплуатации.
• Номинальный ток для нормальной нагрузки: 6А.
• Номинальный ток для легкой нагрузки: 8.5А.
• Перегрузка 60 с для нормальной нагрузки: 120% – способность выдерживать кратковременные перегрузки.
• Перегрузка 60 с для легкой нагрузки: 120%.
• Перегрузка 3 с для нормальной нагрузки: 160% – обеспечивает защиту при пиковых нагрузках.
• Тормозной модуль: Встроенный – позволяет эффективно гасить энергию при торможении двигателя, повышая безопасность и точность управления.
• Режимы работы: Управление скоростью – основной режим, обеспечивающий точное регулирование оборотов двигателя.
• Исполнение: IP00/IP20 – степень защиты корпуса, предполагающая установку в защищенных шкафах или помещениях.
• Работа с энкодером: Нет – данная модель не предусматривает прямое подключение энкодера для векторного управления с обратной связью.
• Управление насосной станцией: Да – наличие специализированных функций для оптимизации работы насосных агрегатов.
• Выносной пульт управления: Штатный – комплектуется стандартным пультом для удобства настройки и мониторинга.
• Встроенный программируемый контроллер: Есть – позволяет реализовывать сложные алгоритмы управления без внешних ПЛК.
• Дискретные входы: 10 – для подключения различных датчиков и управляющих сигналов.
• Аналоговые входы: 3 – для подключения аналоговых датчиков (например, давления, температуры).
• Аналоговые выходы: 2 – для вывода аналоговых сигналов управления или мониторинга.
• Транзисторные выходы: 0.
• Релейные выходы: 3 – для коммутации внешних цепей.
• Импульсный вход: Нет.
• Импульсный выход: Нет.
• Modbus RS485: Есть – встроенный интерфейс для интеграции в системы АСУ ТП.
• Опциональные протоколы связи: Profibus, Profinet, DeviceNet, Ethernet IP, CANopen, BACnet – возможность расширения коммуникационных возможностей за счет установки дополнительных модулей.
• Максимальная рабочая температура: +50 °C – определяет условия эксплуатации.
• Монтаж на DIN-рейку: Нет – предполагает панельный монтаж.
• Встроенный фильтр ЭМС: Нет – при необходимости снижения электромагнитных помех требуется установка внешнего фильтра.
• Габаритные размеры:
  • Ширина: 130 мм
  • Высота: 250 мм
  • Глубина: 170 мм

Функциональные возможности и преимущества

Преобразователь частоты Delta Electronics VFD037CP43B-21 серии CP2000 разработан для обеспечения высокой производительности и энергоэффективности. Встроенный ПЛК расширяет функциональность устройства, позволяя реализовывать сложные логические последовательности управления. Поддержка различных типов двигателей делает его универсальным решением для многих промышленных задач. Наличие встроенного тормозного модуля упрощает конструкцию системы и снижает затраты. Возможность работы с насосными станциями и наличие штатного выносного пульта управления повышают удобство эксплуатации. Широкий набор дискретных и аналоговых входов/выходов, а также встроенный интерфейс Modbus RS485 обеспечивают гибкую интеграцию в существующие системы автоматизации. Возможность подключения опциональных коммуникационных модулей позволяет адаптировать преобразователь под специфические требования проекта.

Область применения

Благодаря своим уникальным характеристикам, модель VFD037CP43B-21 находит широкое применение в различных отраслях промышленности и коммунального хозяйства.

• Системы водоснабжения и водоотведения: Управление насосными станциями для поддержания стабильного давления или уровня.
• Системы вентиляции и кондиционирования (HVAC): Регулирование скорости вентиляторов для поддержания заданных параметров микроклимата.
• Отопление: Управление циркуляционными насосами для оптимизации потока теплоносителя.
• Общепромышленные механизмы: Управление конвейерами, мешалками и другими механизмами с невысокими требованиями к перегрузке (до 120%).

Примеры реального использования на производстве

Чтобы лучше понять возможности VFD037CP43B-21, рассмотрим два практических примера его внедрения.

Пример 1: Автоматизация насосной станции повышения давления

• Задача: В небольшом жилом комплексе наблюдались постоянные скачки давления воды. Насосная станция из трех насосов по 3 кВт работала в простом режиме "включен/выключен" от реле давления, что приводило к гидроударам, высокому расходу электроэнергии и быстрому износу насосов.
• Решение: Был установлен один преобразователь частоты VFD037CP43B-21 для управления всей группой насосов. К аналоговому входу ПЧ подключили датчик давления, установленный в общей магистрали.
• Реализация:
  1. ПИД-регулирование: Настроили встроенный ПИД-регулятор для поддержания стабильного давления на уровне 4.5 бар. Теперь главный насос плавно меняет свою скорость в зависимости от расхода воды, а не работает рывками.
  2. Каскадное управление: Активировали встроенную функцию каскадного управления. Когда потребление воды возрастает настолько, что один насос на максимальной скорости не справляется, ПЧ через релейный выход плавно подключает к сети второй насос, а затем, при необходимости, и третий.
  3. Выравнивание моторесурса: С помощью встроенного ПЛК была настроена функция циклической смены "главного" насоса. Каждые 24 часа работы ПЧ автоматически назначает ведущим следующий насос в группе.
• Результат: Давление в системе водоснабжения стабилизировалось. Расход электроэнергии снизился более чем на 35%. Благодаря плавному пуску и равномерному распределению нагрузки прогнозируемый срок службы насосов увеличился в 1.5-2 раза.

Пример 2: Модернизация системы вентиляции в производственном цеху

• Задача: В столярном цеху система вытяжной вентиляции с двигателем на 3.7 кВт работала на полной мощности в течение всей 8-часовой смены, создавая сильный шум и потребляя много электроэнергии, даже когда работала только половина станков.
• Решение: В силовой шкаф управления вентилятором был установлен преобразователь частоты VFD037CP43B-21.
• Реализация:
  1. Режимы работы: С помощью дискретных входов ПЧ было организовано три режима работы, которые оператор может выбирать с помощью простого переключателя: "Стандартный режим" (80% скорости) для полной загрузки цеха, "Экономный режим" (50% скорости) для работы одного-двух станков и "Режим проветривания" (100% скорости) на 15 минут.
  2. Плавный пуск: Время разгона было установлено на 10 секунд. Это полностью устранило пусковые токи и механический удар на крыльчатку вентилятора и воздуховоды при запуске.
  3. Интеграция: Через встроенный интерфейс Modbus RS-485 данные о состоянии вентилятора (скорость, ток, ошибки) были выведены на общий пульт диспетчера цеха.
• Результат: Уровень шума в цеху заметно снизился. Экономия электроэнергии на работу вентиляции составила около 40% за счет гибкого регулирования мощности. Снизилась механическая нагрузка на оборудование.
