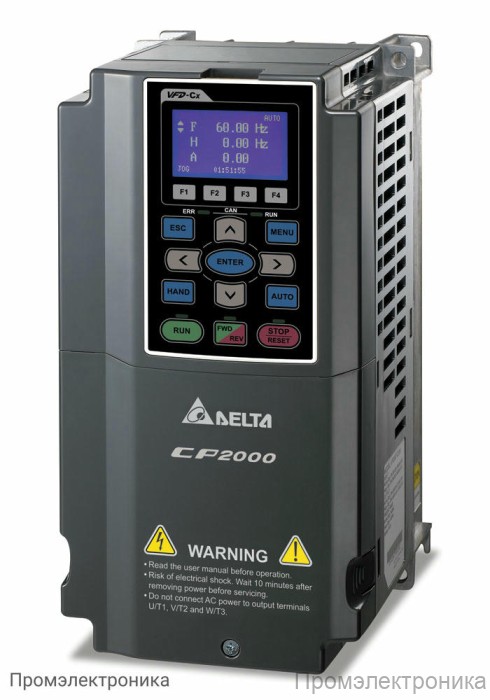

Преобразователь частоты Delta Electronics VFD007CP43A-21 (0.75кВт 3ф 400В) серии CP2000

Компания "Промэлектроника", официальный дилер Delta Electronics, представляет преобразователь частоты VFD007CP43A-21 серии CP2000. Данное устройство предназначено для эффективного управления скоростью вращения трехфазных асинхронных, синхронных реактивных двигателей и двигателей с постоянными магнитами мощностью 0.75 кВт. Для получения консультации и оформления заказа обращайтесь по адресу: sales@prom-elec.com.

Технические характеристики

Преобразователь частоты VFD007CP43A-21 обладает следующими ключевыми параметрами, обеспечивающими его надежную и эффективную работу:

• Модель: VFD007CP43A-21
• Подключаемые двигатели: Совместим с асинхронными двигателями, двигателями с постоянными магнитами и синхронными реактивными двигателями, что обеспечивает гибкость применения.
• Напряжение сети: 3ф 400В – стандартное трехфазное напряжение для промышленных сетей.
• Мощность: 0.75кВт – оптимальная мощность для широкого круга задач.
• Нагрузка: Поддерживает работу с легкой и нормальной нагрузкой, адаптируясь к различным условиям эксплуатации.
• Тормозной модуль: Встроенный, обеспечивает эффективное торможение двигателя без необходимости установки внешних компонентов.
• Режимы работы: Основной режим – управление скоростью, позволяющий точно регулировать обороты двигателя.
• Исполнение: IP00/IP20 – степень защиты корпуса, предполагающая установку в защищенных шкафах или помещениях.
• Работа с энкодером: Нет – данная модель не предусматривает прямое подключение энкодера для векторного управления с обратной связью.
• Управление насосной станцией: Да – наличие специализированных функций для оптимизации работы насосных агрегатов.
• Выносной пульт управления: Штатный – комплектуется стандартным выносным пультом для удобства настройки и управления.
• Встроенный программируемый контроллер: Есть – позволяет реализовывать сложные алгоритмы управления без внешнего ПЛК.
• Дискретные входы: 10 – большое количество дискретных входов для подключения различных датчиков и управляющих сигналов.
• Аналоговые входы: 3 – для подключения аналоговых датчиков (например, давления, температуры).
• Аналоговые выходы: 2 – для вывода аналоговых сигналов (например, для индикации скорости).
• Транзисторные выходы: 0.
• Релейные выходы: 3 – для коммутации внешних цепей и сигнализации.
• Импульсный вход: Нет.
• Импульсный выход: Нет.
• Modbus RS485: Есть – встроенный интерфейс для интеграции в системы промышленной автоматизации.
• Опциональные протоколы связи: Поддерживается расширение коммуникационных возможностей за счет установки дополнительных модулей: Profibus, Profinet, DeviceNet, Ethernet IP, CANopen, BACnet.

3 детальных сценария использования VFD007CP43A-21:

Пример 1: Автоматизация станции повышения давления (ГВС/ХВС) в мини-отеле

Задача: В небольшом двухэтажном отеле наблюдались скачки давления воды: когда постояльцы одновременно принимали душ утром, напор падал, а ночью насос работал впустую, создавая избыточное давление и шум. Использовались три небольших насоса по 0.75 кВт.

Решение с Delta CP2000: Был установлен один преобразователь VFD007CP43A-21 в качестве мастера управления. Благодаря встроенной функции многодвигательного управления (каскадный режим), частотник управляет основным насосом и при нехватке производительности автоматически подает сигнал на включение дополнительных насосов (через контакторы).

Используемые функции:

• Встроенный ПИД-регулятор: Поддерживает строго заданное давление (например, 3.5 бар) по сигналу от датчика 4-20мА.
• Режим сна (Sleep/Wake): Ночью, когда расход воды прекращается, частотник плавно останавливает насос, экономя до 40% электроэнергии.
• Циклическое управление: Привод чередует работу насосов, чтобы их механический износ был равномерным.

Результат: Стабильный напор воды во всех номерах, снижение счетов за электричество и отсутствие шума от труб по ночам.

Пример 2: Система вытяжной вентиляции в «чистой зоне» лаборатории

Задача: В лабораторном боксе необходимо поддерживать постоянное разрежение воздуха, чтобы вредные испарения не попадали в соседние помещения. Требовалась точная регулировка оборотов вытяжного вентилятора мощностью 0.75 кВт в зависимости от показаний датчиков перепада давления. Важным условием была интеграция в общую систему диспетчеризации здания (BMS).

Решение с Delta CP2000: Интеграторы выбрали VFD007CP43A-21 из-за наличия «на борту» необходимых протоколов. Вентилятор был подключен напрямую к ПЧ.

Используемые функции:

• Протокол BACnet: Позволил подключить частотник к системе управления зданием без покупки дорогих коммуникационных шлюзов. Диспетчер видит состояние вентилятора и аварии в реальном времени.
• Функция «Пожарный режим» (Fire Mode): Настроена логика, при которой в случае сигнала пожарной тревоги частотник игнорирует сигналы перегрева и защиты, продолжая вытягивать дым до физического разрушения двигателя, обеспечивая безопасность путей эвакуации.
• Лакированные платы (Class 3C2): Обеспечили защиту электроники от возможного воздействия агрессивных паров в вытяжном канале.

Результат: Полное соответствие нормам безопасности и СанПиН, удаленный мониторинг состояния вентиляции.

Пример 3: Локальная система охлаждения экструдера (Циркуляционный насос)

Задача: На линии производства пластиковых изделий необходимо поддерживать стабильную температуру рубашки охлаждения экструдера. Старый контакторный запуск циркуляционного насоса (0.75 кВт) приводил к гидроударам и не позволял точно регулировать скорость потока хладагента, из-за чего возникал брак продукции при смене режимов работы.

Решение с Delta CP2000: Установка частотного преобразователя VFD007CP43A-21 позволила перейти от дискретного управления ("вкл/выкл") к плавному регулированию.

Используемые функции:

• Встроенный ПЛК (PLC): Инженеры прописали простую логику прямо внутри частотника: при получении сигнала о нагреве экструдера насос плавно разгоняется до нужной скорости. Внешний контроллер не потребовался.
• Векторное управление: Обеспечило высокий момент на валу двигателя даже на низких оборотах, что важно для прокачки вязкой жидкости (если используется гликоль) на старте.
• Защита двигателя: Частотник настроен на отслеживание токовой перегрузки, защищая насос от заклинивания механической части.

Результат: Снижение процента брака продукции за счет стабильной температуры, увеличение срока службы сальников насоса благодаря отсутствию гидроударов при пуске.
