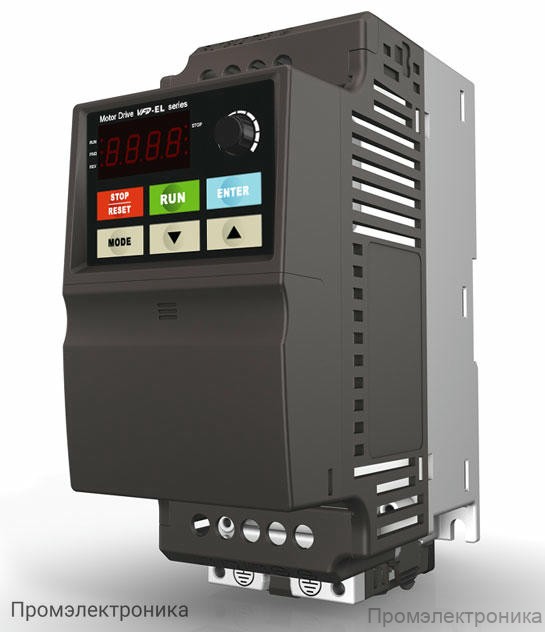

Преобразователи частоты Delta Electronics VFD004EL21A (0.4кВт 1ф 230В) серии VFD-EL

Delta Electronics VFD004EL21A — это высокопроизводительный, компактный и надежный преобразователь частоты (ПЧ) из серии VFD-EL. Данная модель является оптимальным решением для управления трехфазными асинхронными электродвигателями мощностью до 0.4 кВт (0.5 л.с.) при подключении к стандартной однофазной сети 230В. Благодаря передовым технологиям, встроенным функциям и исключительному качеству сборки, этот инвертор обеспечивает точное управление скоростью и моментом, повышает энергоэффективность и продлевает срок службы промышленного оборудования.

Компания «Промэлектроника» является официальным дилером продукции Delta Electronics, что гарантирует подлинность оборудования, полную техническую поддержку и заводскую гарантию на все приобретаемые устройства.

Ключевые преимущества и функциональные возможности

• Универсальность применения: Разработан для управления стандартными трехфазными асинхронными двигателями 3х220В, что делает его совместимым с подавляющим большинством маломощных промышленных приводов.
• Оптимальная мощность: Номинальная мощность 0.4 кВт и выходной ток 2.5 А идеально подходят для таких задач, как управление конвейерами, насосами, вентиляторами и небольшими станками.
• Высокая перегрузочная способность: Способен выдерживать перегрузку до 150% от номинального тока в течение 60 секунд, обеспечивая стабильный запуск двигателей под нагрузкой.
• Интегрированный ПЛК: Встроенный программируемый логический контроллер позволяет реализовывать простые алгоритмы автоматизации (например, многошаговое управление скоростью, работа по таймеру) без необходимости использования внешних контроллеров, что снижает общую стоимость системы.
• Простая интеграция в АСУ ТП: Наличие на борту интерфейса RS-485 с поддержкой протокола Modbus (ASCII/RTU) обеспечивает легкое и надежное подключение преобразователя к SCADA-системам, панелям оператора и промышленным контроллерам.
• Электромагнитная совместимость: Встроенный ЭМС-фильтр класса B эффективно подавляет высокочастотные электромагнитные помехи, что критически важно для стабильной работы чувствительной к помехам электроники в промышленных условиях.
• Компактное исполнение: Благодаря малым габаритам (72x174x136 мм) и возможности опционального монтажа на DIN-рейку, преобразователь легко размещается в шкафах управления с ограниченным пространством.

Технические характеристики VFD004EL21A

• Модель: VFD004EL21A
• Серия: VFD-EL

Входные параметры

• Напряжение сети: 1 фаза, 200-240 В AC, 50/60 Гц
• Допустимые колебания напряжения: ±10%

Выходные параметры

• Напряжение: 3 фазы, 0 - 240 В AC (соответствует входному)
• Номинальная мощность двигателя: 0.4 кВт / 0.5 л.с.
• Номинальный выходной ток: 2.5 А
• Выходная частота: 0.1 - 600 Гц

Управление и функциональность

• Режимы управления:
  • Скалярное управление (V/f)
  • Векторное управление без датчика (SVC)
• Тормозной модуль: Опционально (подключается внешний тормозной резистор)
• Встроенный ПИД-регулятор: Для автоматического поддержания технологических параметров (давления, температуры, уровня).
• Встроенный ПЛК: Есть, для реализации простых логических операций.

Входы и выходы (I/O)

• Дискретные входы: 6 (многофункциональные, программируемые)
• Аналоговые входы: 1 (4-20 мА или 0-10 В)
• Аналоговые выходы: 1 (программируемый)
• Релейные выходы: 1 (перекидной контакт)

Интерфейсы и протоколы

• Встроенный интерфейс: RS-485
• Протокол: Modbus (ASCII/RTU)
• Опциональные протоколы (через карты расширения): Profibus, DeviceNet, CANopen, LonWorks

Условия эксплуатации

• Степень защиты: IP20
• Рабочая температура: -10°C до +50°C (без снижения характеристик)
• Охлаждение: Естественная конвекция и встроенный вентилятор

Области применения и примеры на производстве

Преобразователь частоты Delta VFD004EL21A является универсальным решением для множества отраслей промышленности, где требуется надежное и экономичное управление маломощными электродвигателями.

• Системы вентиляции и кондиционирования (HVAC): Управление скоростью вращения вытяжных и приточных вентиляторов для поддержания заданного микроклимата, что значительно снижает потребление электроэнергии по сравнению с прямым пуском.
• Насосные станции: Благодаря специальному каскадному режиму, один ПЧ может управлять группой насосов для поддержания постоянного давления в системе водоснабжения без сложного внешнего оборудования.
• Конвейерные линии: Плавный пуск и остановка, а также точная регулировка скорости движения ленты конвейера, что предотвращает рывки, рассыпание продукции и износ механических узлов.
• Упаковочное и фасовочное оборудование: Синхронизация работы различных узлов машин, точное позиционирование тары и дозирование продукта.
• Деревообрабатывающая и металлообрабатывающая промышленность: Управление скоростью вращения шпинделей небольших фрезерных, токарных и сверлильных станков.
• Пищевая промышленность: Приводы миксеров, мешалок, дозаторов, где важна возможность изменения скорости в зависимости от рецептуры.

Пример 1: Автоматизация линии розлива

На небольшом предприятии по производству напитков VFD004EL21A используется для управления двигателем подающего конвейера. Встроенный ПЛК настроен на работу с оптическим датчиком. Когда бутылка достигает позиции розлива, датчик подает сигнал на дискретный вход ПЧ, который плавно останавливает конвейер. После завершения розлива ПЧ так же плавно запускает двигатель. Это позволило отказаться от внешнего реле и контроллера, упростив схему и повысив надежность.

Пример 2: Энергосбережение в системе вентиляции цеха

В сварочном цехе для удаления дыма установлен вытяжной вентилятор мощностью 0.4 кВт. Ранее он работал постоянно на максимальной мощности. После установки преобразователя VFD004EL21A и подключения его к датчику задымленности через аналоговый вход, скорость вентилятора регулируется автоматически: при отсутствии сварочных работ он вращается на минимальных оборотах, а при повышении концентрации дыма плавно увеличивает скорость до необходимого уровня. Экономия электроэнергии составила более 40%.

Надежность и интеграция

Надежность преобразователей серии VFD-EL обеспечивается использованием высококачественных электронных компонентов от ведущих мировых производителей и строгим многоступенчатым контролем качества на всех этапах производства. Штатный пульт управления позволяет легко настраивать параметры, осуществлять мониторинг и управлять приводом. Широкий набор опциональных модулей связи позволяет легко интегрировать VFD004EL21A в любую существующую систему промышленной автоматизации.

Для получения подробной технической консультации, помощи в подборе оборудования или оформления заказа, свяжитесь с нашими специалистами.
