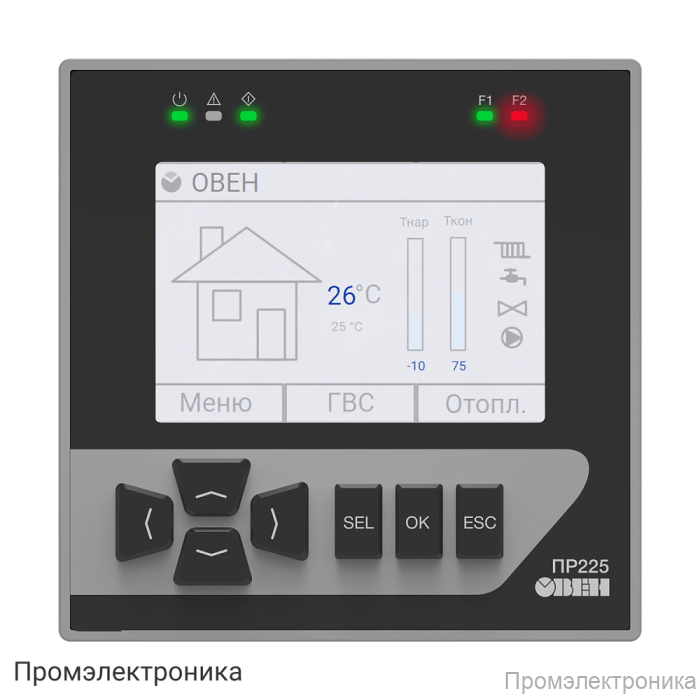

ПР225 - программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet

Программируемое реле ПР225 – современное решение для автоматизации

ПР225 – это многофункциональное программируемое реле в щитовом исполнении (размер 96х96 мм), оснащённое графическим IPS LCD дисплеем с диагональю 3,5 дюйма и разрешением 320×480 пикселей. Устройство поддерживает отображение до 65535 цветов и управление с помощью 7 механических кнопок, которые можно программировать под задачи пользователя. Для индикации состояния предусмотрены 3 сервисных и 2 пользовательских светодиода.

Реле ПР225 предназначено для построения систем автоматизации различной сложности, благодаря широкому набору входов и выходов, а также развитым коммуникационным возможностям. Поддерживается работа с двумя типами питания: переменным (90–264 В, 50 Гц) и постоянным (=20–36 В).

• Входы и выходы:
  • 8 дискретных входов с поддержкой различных типов датчиков (сухой контакт, push-pull, n-p-n, p-n-p), с групповой гальванической развязкой и электрической прочностью изоляции 510 В.
  • 4 аналоговых входа для подключения датчиков Pt1000, NTC, РТС, а также сигналов 4–20 мА, 0–10 В, 0–300 кОм и других. Период обновления значений – не более 1 мс.
  • 8 дискретных выходов: релейные (до 5 А при 250 В AC, до 3 А при 30 В DC) с индивидуальной гальванической развязкой и электрической прочностью изоляции 2300 В, либо транзисторные ключи (n-p-n) с током до 0,5 А при 40 В DC.
  • 2 аналоговых выхода (универсальные: 4–20 мА / 0–10 В) с разрядностью 12 бит и индивидуальной гальванической развязкой.
• Память и архивирование:
  • Retain-память – 2040 байт, память сетевых переменных – 2040 байт.
  • Flash-память для архивов: до 100 000 циклов записи/стирания, максимальный размер файла – 2048 байт, до 300 файлов, минимальный период записи – 30 секунд.
• Коммуникационные возможности:
  • Встроенный Ethernet-интерфейс с поддержкой протокола Modbus TCP (режимы Master/Slave).
  • Один или два интерфейса RS-485 (выбирается при заказе) с поддержкой Modbus RTU/ASCII (Master/Slave).
  • Программирование и конфигурирование через USB Type-C и Ethernet.
• Программное обеспечение:
  • Программирование осуществляется в среде Owen Logic, конфигурирование – через Configurator.
  • Динамический стек, минимальное время цикла – 1 мс (зависит от сложности программы).
  • Поддержка русского и английского языков интерфейса.
• Дополнительные особенности:
  • Встроенные часы реального времени.
  • Комплект поставки включает прибор, руководство по эксплуатации, паспорт, гарантийный талон, клеммные соединители и крепёжные элементы.
  • Гарантия – 24 месяца.

ПР225 – это надёжное и универсальное решение для автоматизации технологических процессов, обеспечивающее гибкость настройки, высокую скорость обработки данных и широкие коммуникационные возможности.
