ПР205-24.1211.06.2.0 - программируемое реле с графическим дисплеем и Ethernet

Техническое описание ПР205-24.1211.06.2.0

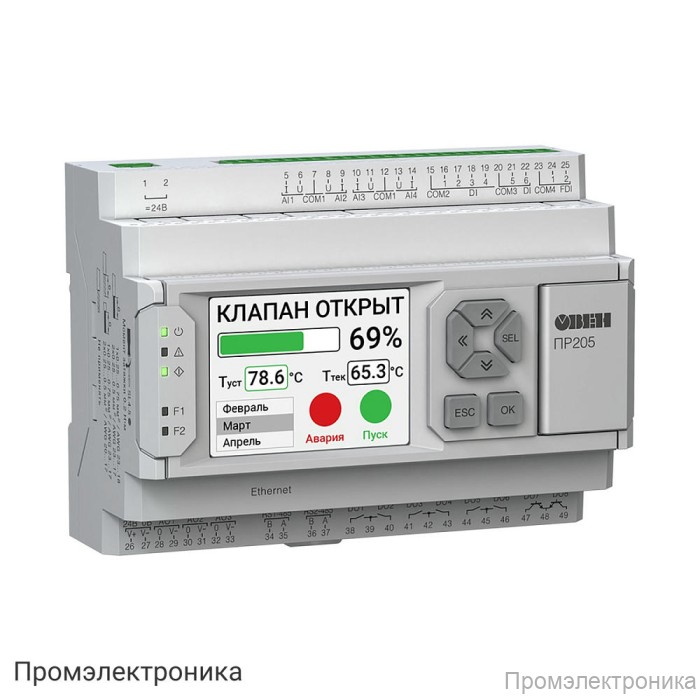

ПР205-24.1211.06.2.0 — это современное программируемое реле с графическим дисплеем и поддержкой Ethernet, предназначенное для автоматизации различных технологических процессов. Устройство оснащено IPS LCD-дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, что обеспечивает удобное отображение информации и простоту управления. Поддержка русского и английского языков делает эксплуатацию максимально комфортной для широкого круга пользователей.

Реле обладает расширенными возможностями программирования и конфигурирования благодаря использованию среды Owen Logic и OwenConfigurator. Для взаимодействия с внешними устройствами предусмотрены интерфейсы microUSB и Ethernet, а также два порта RS-485 с поддержкой протоколов Modbus TCP, Modbus RTU и ASCII в режимах Master/Slave.

Основные технические характеристики:

• Графический дисплей IPS LCD, 65535 цветов, диагональ 2,4", разрешение 320×240 пикселей
• 6 механических кнопок с возможностью программной настройки
• 3 сервисных и 2 пользовательских светодиода
• Объем Retain-памяти — 2040 байт, память сетевых переменных — 2040 байт
• ПЗУ — 64 кбайт, ОЗУ — 320 кбайт
• Минимальное время цикла — 1 мс (зависит от сложности программы)
• Часы реального времени
• Возможность подключения до 2 модулей расширения ПРМ
• Flash-память для архивации: до 300 файлов, максимальный размер файла — 2048 байт, минимальный период записи — 30 секунд

Входы и выходы:

• 6 дискретных входов (24 В), поддержка различных типов датчиков: «сухой контакт», push-pull, n-p-n, p-n-p
• 2 быстрых дискретных входа (до 100 кГц, минимальная длительность импульса — 5 мкс)
• 4 аналоговых входа (Pt1000, NTC, РТС, 4–20 мА, 0–10 В, 0–300 кОм и др.)
• 8 дискретных выходов: 6 релейных (до 5 А, 250 В перем. тока или 3 А, 30 В пост. тока) и 2 транзисторных (до 0,5 А, 40 В пост. тока)
• 3 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная гальваническая развязка)

Питание и надежность:

• Номинальное напряжение питания — 24 В постоянного тока (допустимый диапазон 20–36 В DC)
• Групповая и индивидуальная гальваническая развязка входов и выходов
• Электрическая прочность изоляции до 2300 В (релейные выходы)
• Ресурс памяти — до 100 000 циклов записи и стирания

Комплект поставки включает само реле, краткое руководство по эксплуатации, паспорт с гарантийным талоном и комплект клеммных соединителей. ПР205-24.1211.06.2.0 — это надежное решение для построения гибких и масштабируемых систем автоматизации с современными коммуникационными возможностями.
