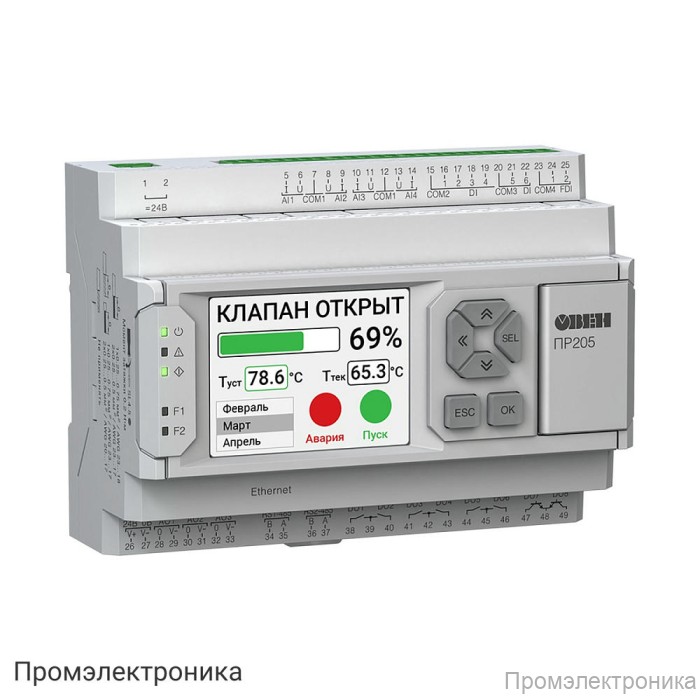

ПР205-24.1211.06.0.0 - программируемое реле с графическим дисплеем и Ethernet

Программируемое реле ПР205-24.1211.06.0.0 с графическим дисплеем и Ethernet

ПР205-24.1211.06.0.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено графическим IPS LCD дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, поддерживает отображение 65535 цветов и два языка интерфейса: русский и английский. Для удобства управления предусмотрены 6 механических кнопок с возможностью программной настройки, а также сервисные и пользовательские светодиоды.

Реле программируется в среде Owen Logic и конфигурируется с помощью OwenConfigurator. Для хранения данных предусмотрена retain-память объемом 1024 байта, а также память сетевых переменных аналогичного объема. Встроенная flash-память позволяет вести архивирование с максимальным размером файла до 2048 байт и хранить до 300 файлов архива. Минимальный период записи архива — 30 секунд, а количество циклов записи и стирания достигает 100 000.

Основные технические характеристики:

• Питание: 24 В постоянного тока (диапазон 21...30 В, номинальное 24 В)
• Дисплей: графический IPS LCD, 2,4", 320×240 пикселей, 65535 цветов
• Память: 64 кбайт ПЗУ, 320 кбайт ОЗУ, 1024 байт retain-памяти
• Интерфейсы: microUSB, 1×Ethernet (Modbus TCP, Master/Slave), опционально RS-485 (Modbus RTU/ASCII)
• Дискретные входы: 6 DI (24 В), поддержка датчиков типа «сухой контакт», push-pull, n-p-n, p-n-p
• Быстрые дискретные входы: 2 FDI, минимальная длительность импульса 5 мкс, частота до 100 кГц
• Аналоговые входы: 4 AI, поддержка Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм
• Дискретные выходы: 6 релейных (до 5 А, 250 В AC; до 3 А, 30 В DC), 2 транзисторных (0,5 А, 40 В DC)
• Аналоговые выходы: 3 AO, универсальные (4...20 мА/0...10 В), 12 бит, индивидуальная гальваническая развязка
• Гальваническая развязка: индивидуальная для релейных выходов и аналоговых выходов, групповая для входов
• Модули расширения: поддержка до 2 модулей ПРМ
• Часы реального времени: встроены

ПР205-24.1211.06.0.0 обеспечивает высокую надежность и гибкость в построении систем автоматизации, поддерживает работу с различными типами датчиков и исполнительных устройств, а также обладает широкими возможностями по архивированию и обмену данными по промышленным протоколам. Компактные размеры, современный дисплей и развитые коммуникационные возможности делают это реле отличным выбором для промышленных и инфраструктурных объектов.

Комплектация:

• Программируемое реле ПР205 (1 шт.)
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
