Программируемое реле ПР205-24.1211.02.2.0 с графическим дисплеем и Ethernet

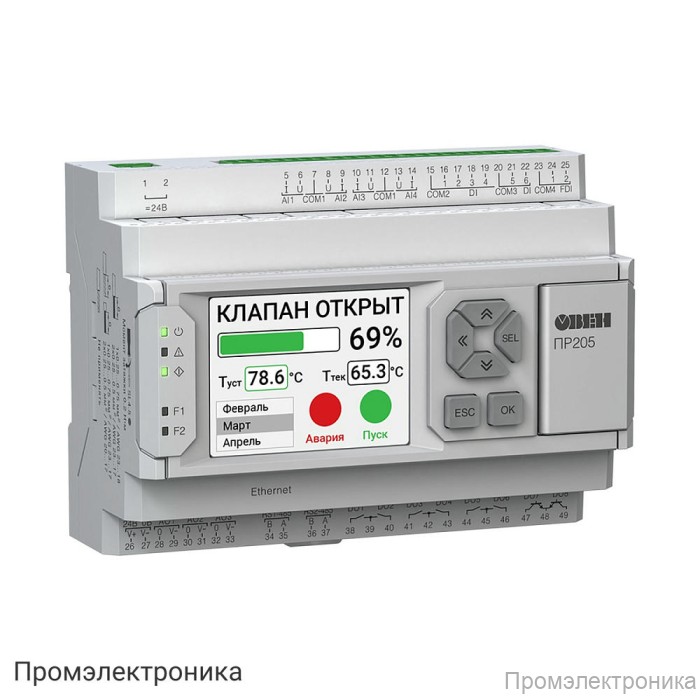

ПР205-24.1211.02.2.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено графическим IPS LCD-дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, поддерживает отображение 65535 цветов и управление на русском и английском языках. Для удобства пользователя предусмотрены 6 механических кнопок с возможностью программной настройки, а также сервисные и пользовательские светодиоды.

Реле поддерживает программирование в среде Owen Logic и конфигурирование через OwenConfigurator. Для хранения данных предусмотрена retain-память объемом 1024 байта, а также память сетевых переменных аналогичного объема. Встроенная flash-память позволяет вести архивирование данных с максимальным размером файла до 2048 байт и хранением до 300 файлов.

Основные технические характеристики:

• Питание: 24 В постоянного тока
• Дисплей: графический IPS LCD, 2,4", 320×240 пикселей, 65535 цветов
• Языки интерфейса: русский, английский
• Кнопки: 6 механических, программируемых
• Светодиоды: 3 сервисных, 2 пользовательских
• Память: 64 кбайт ПЗУ, 320 кбайт ОЗУ, 1024 байт retain-памяти
• Интерфейсы: microUSB, 2×RS-485, 1×Ethernet
• Протоколы связи: Modbus TCP (Ethernet), Modbus RTU/ASCII (RS-485)
• Режимы работы: Master/Slave
• Минимальное время цикла: 1 мс
• Часы реального времени: есть
• Модули расширения: до 2 шт.

Входы и выходы:

• Дискретные входы: 6 (24 В), групповая гальваническая развязка
• Быстрые дискретные входы: 2, поддержка до 100 кГц, минимальная длительность импульса 5 мкс
• Аналоговые входы: 4, поддержка Pt1000, NTC, РТС, 4–20 мА, 0–10 В, 0–300 кОм
• Дискретные выходы: 8 релейных (нормально-разомкнутые), индивидуальная гальваническая развязка, до 5 А (250 В AC) или 3 А (30 В DC)
• Аналоговые выходы: 3 универсальных (4–20 мА/0–10 В), 12 бит, индивидуальная гальваническая развязка

ПР205-24.1211.02.2.0 обеспечивает высокую надежность и гибкость в автоматизации, поддерживает работу с различными типами датчиков и исполнительных устройств, а также интеграцию в промышленные сети благодаря наличию Ethernet и двух интерфейсов RS-485. Устройство комплектуется кратким руководством, паспортом, гарантийным талоном и набором клеммных соединителей.
