ПР205-230.1211.26.2.0 - программируемое реле с графическим дисплеем и Ethernet

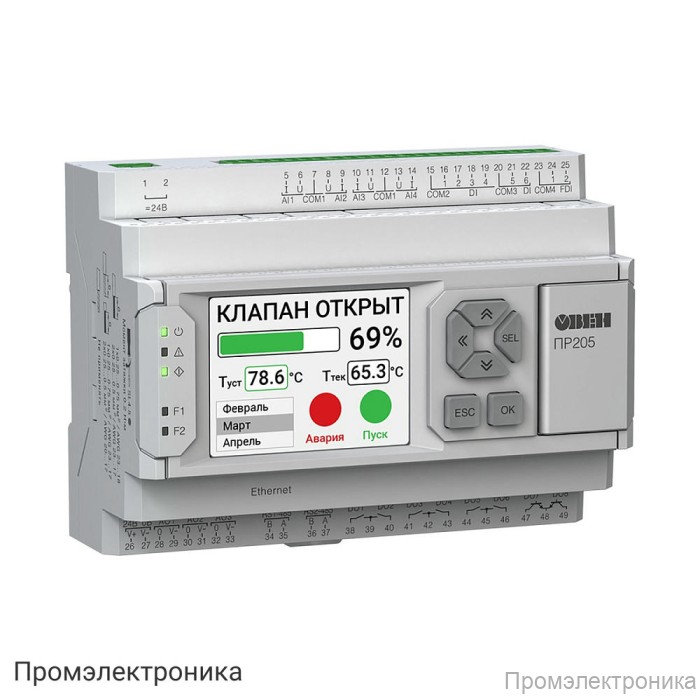

Программируемое реле ПР205-230.1211.26.2.0 с графическим дисплеем и Ethernet

ПР205-230.1211.26.2.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено графическим IPS LCD дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, поддерживает отображение до 65535 цветов и управление на русском и английском языках. Для удобства пользователя предусмотрены 6 механических кнопок с возможностью программной настройки, а также светодиодные индикаторы (3 сервисных и 2 пользовательских).

Основные характеристики:

Программирование осуществляется в среде Owen Logic, конфигурирование — через OwenConfigurator.
Объем Retain-памяти и памяти сетевых переменных — по 2040 байт.
Поддержка до 192 сетевых запросов в режиме Master, динамический стек, ПЗУ — 64 кбайт, ОЗУ — 320 кбайт.
Интерфейсы для программирования и конфигурирования: microUSB и Ethernet.
Питание: переменное напряжение 90–264 В (номинальное 230 В, 50 Гц) или постоянное 127–373 В (номинальное 230 В).
Встроенный источник питания: 21,6–26,4 В (=24 В), 100 мА.
Минимальное время цикла — 1 мс, наличие часов реального времени.
Возможность подключения до 2 модулей расширения ПРМ.

Входы и выходы:

6 дискретных входов (24 В) с групповой гальванической развязкой, поддержка различных типов датчиков (сухой контакт, push-pull, n-p-n, p-n-p).
2 быстрых дискретных входа (до 100 кГц, 5 мкс минимальная длительность импульса).
4 аналоговых входа для Pt1000, NTC, РТС, 4–20 мА, 0–10 В, 0–300 кОм и других сигналов.
8 дискретных выходов: 6 релейных (до 5 А, 250 В перем. тока) и 2 транзисторных (до 0,5 А, 40 В постоянного тока).
3 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная гальваническая развязка).

Коммуникационные возможности:

Ethernet-интерфейс с поддержкой протокола Modbus TCP (режим Master/Slave).
Два интерфейса RS-485 с поддержкой Modbus RTU/ASCII (режим Master/Slave).

Дополнительные возможности:

Flash-память для архивирования: до 100 000 циклов записи/стирания, максимальный размер файла архива — 2048 байт, до 300 файлов, минимальный период записи — 30 секунд.
Высокая электрическая прочность изоляции: до 2300 В для релейных выходов.

В комплект поставки входят: программируемое реле ПР205, краткое руководство по эксплуатации, паспорт и гарантийный талон, комплект клеммных соединителей.
