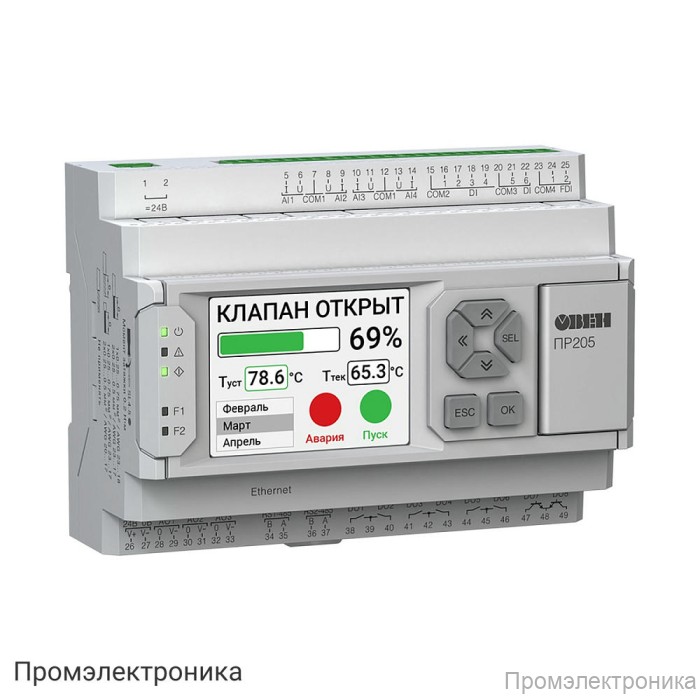

ПР205-230.1211.22.2.0 - программируемое реле с графическим дисплеем и Ethernet

Программируемое реле ПР205-230.1211.22.2.0 с графическим дисплеем и Ethernet

ПР205-230.1211.22.2.0 — это современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено графическим IPS LCD дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, что обеспечивает удобное отображение информации и простоту управления. Поддержка русского и английского языков делает эксплуатацию максимально комфортной для широкого круга пользователей.

Реле обладает расширенными возможностями программирования и конфигурирования благодаря использованию среды Owen Logic и OwenConfigurator. Для подключения и настройки предусмотрены интерфейсы microUSB и Ethernet, а также два порта RS-485, что позволяет интегрировать устройство в различные системы автоматизации и обмениваться данными по протоколам Modbus TCP и Modbus RTU/ASCII в режимах Master/Slave.

Основные технические характеристики:

• Питание: 230 В переменного тока (диапазон 90–264 В, 50 Гц) или 127–373 В постоянного тока
• Встроенный источник питания: 24 В, 100 мА
• Память: 64 кбайт ПЗУ, 320 кбайт ОЗУ, 2040 байт Retain-памяти
• Минимальное время цикла: 1 мс (зависит от сложности программы)
• Часы реального времени
• Возможность подключения до 2 модулей расширения ПРМ

Входы и выходы:

• 6 дискретных входов (24 В) с групповой гальванической развязкой
• 2 быстрых дискретных входа (до 100 кГц, 5 мкс, push-pull, n-p-n, p-n-p)
• 4 аналоговых входа (Pt1000, NTC, РТС, 4–20 мА, 0–10 В, 0–300 кОм и др.)
• 8 дискретных релейных выходов (до 5 А при 250 В AC, индивидуальная гальваническая развязка)
• 3 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная развязка)

Коммуникационные возможности:

• 1 интерфейс Ethernet (Modbus TCP, Master/Slave)
• 2 интерфейса RS-485 (Modbus RTU/ASCII, Master/Slave)

Дополнительные функции:

• Архивирование данных: до 300 файлов, максимальный размер файла — 2048 байт, минимальный период записи — 30 секунд
• Светодиодная индикация: 3 сервисных и 2 пользовательских светодиода
• 6 механических кнопок с возможностью программной настройки

Комплектация:

• Прибор ПР205
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей

ПР205-230.1211.22.2.0 — это надежное решение для построения гибких и масштабируемых систем автоматизации с широкими возможностями интеграции и управления.
