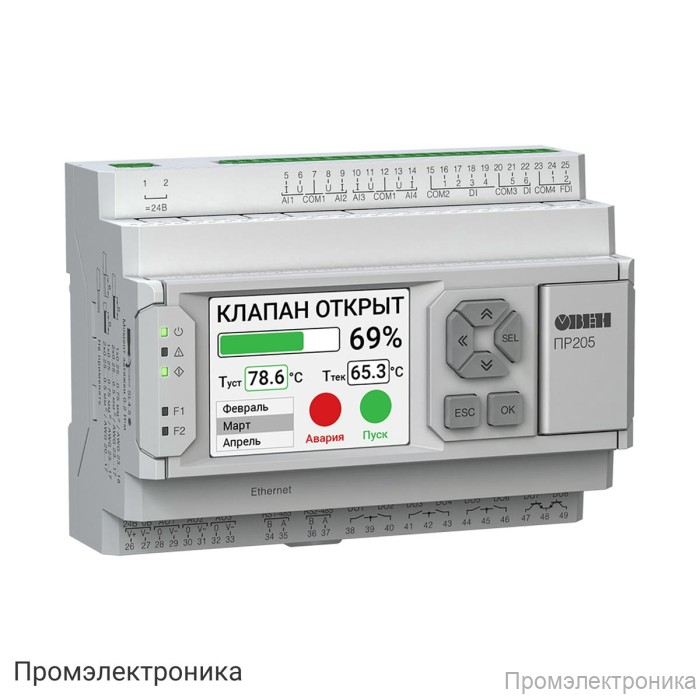

ПР205 - программируемое реле с графическим дисплеем и Ethernet

Программируемое реле ПР205 с графическим дисплеем и Ethernet

ПР205 — современное программируемое реле, предназначенное для автоматизации различных технологических процессов. Устройство оснащено графическим IPS LCD-дисплеем с диагональю 2,4 дюйма и разрешением 320×240 пикселей, поддерживает отображение 65535 цветов и управление на русском и английском языках. Для удобства пользователя предусмотрено 6 механических кнопок с возможностью программной настройки, а также сервисные и пользовательские светодиоды.

Основные характеристики ПР205:

Два варианта питания: 24 В постоянного тока или 110...230 В переменного/постоянного тока.
Гибкая система ввода-вывода:
- 6 дискретных входов с поддержкой различных типов датчиков (сухой контакт, push-pull, n-p-n, p-n-p), с групповой гальванической развязкой.
- 2 быстрых дискретных входа (до 100 кГц, минимальная длительность импульса — 5 мкс).
- 4 аналоговых входа для подключения датчиков Pt1000, NTC, РТС, 4–20 мА, 0–10 В, 0–300 кОм и других.
- 8 дискретных выходов: релейные (до 5 А, 250 В AC или 3 А, 30 В DC) и транзисторные ключи (n-p-n, до 0,5 А, 40 В DC).
- 3 аналоговых выхода (универсальные: 4–20 мА/0–10 В, 12 бит, индивидуальная гальваническая развязка).
Встроенные часы реального времени и поддержка до двух модулей расширения ПРМ.
Программирование осуществляется в среде Owen Logic, конфигурирование — через OwenConfigurator.
Объем Retain-памяти — 1024 байта, память сетевых переменных — 1024 байта, ПЗУ — 64 кбайт, ОЗУ — 320 кбайт.
Flash-память для архивов: до 100 000 циклов записи/стирания, максимальный размер файла — 2048 байт, до 300 файлов, минимальный период записи — 30 секунд.
Интерфейсы: microUSB и Ethernet для программирования и конфигурирования.
Коммуникационные возможности:
- Ethernet (1 шт.), поддержка протокола Modbus TCP, режимы Master/Slave.
- RS-485 (0 или 2 шт. на выбор), поддержка Modbus RTU/ASCII, режимы Master/Slave.
Минимальное время цикла — 1 мс (зависит от сложности программы).

Комплектация:

Программируемое реле ПР205
Краткое руководство по эксплуатации
Паспорт и гарантийный талон
Комплект клеммных соединителей

ПР205 — это универсальное решение для построения надежных и гибких систем автоматизации с возможностью расширения и интеграции в современные промышленные сети.
