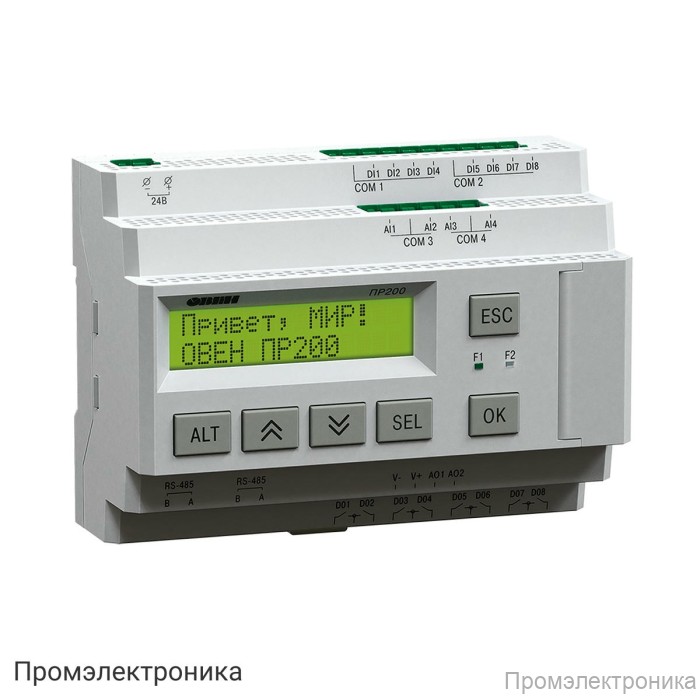

ПР200-24.5.1.0 - программируемое реле с ЖК-дисплеем на 24В с дискретными и аналоговыми входами и дискретными и аналоговыми выходами

Техническое описание программируемого реле ПР200-24.5.1.0

ПР200-24.5.1.0 — это современное программируемое реле с ЖК-дисплеем, предназначенное для автоматизации различных технологических процессов. Устройство работает от постоянного напряжения 24 В и оснащено как дискретными, так и аналоговыми входами и выходами, что обеспечивает гибкость при построении систем управления.

Основные возможности и особенности:

• Программирование осуществляется в среде OwenLogic, что позволяет создавать сложные алгоритмы управления.
• ЖК-дисплей с подсветкой (2×16 символов) обеспечивает удобную индикацию состояния и параметров устройства.
• Поддержка русского и английского языков интерфейса.
• Встроенные часы реального времени для реализации временных сценариев и событий.
• Возможность расширения функциональности за счет подключения до двух модулей ПРМ.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU/ASCII (режимы Master/Slave) для интеграции в промышленные сети.
• Программирование и настройка через miniUSB-интерфейс.

Технические характеристики:

• Питание: 19...30 В DC (номинальное 24 В).
• Объем Retain-памяти: 1016 байт.
• ПЗУ: 128 кбайт, ОЗУ: 32 кбайт.
• Минимальное время цикла: 1 мс (зависит от сложности программы).
• Дискретные входы: 8 (групповая гальваническая развязка по 4 входа, электрическая прочность изоляции 2830 В/1780 В).
• Аналоговые входы: до 4 (0…10 В, 4…20 мА, 0…4 кОм, период обновления — не более 10 мс).
• Дискретные выходы: до 12 (8 релейных, 4 транзисторных n-p-n-типа, групповая гальваническая развязка по 4 выхода, электрическая прочность изоляции 2830 В).
• Допустимый ток нагрузки релейных выходов: до 5 А (250 В AC), до 3 А (30 В DC); транзисторных — до 0,2 А (60 В DC).
• Аналоговые выходы: отсутствуют.
• Количество механических кнопок управления: 6.

Комплектация:

• Программируемое реле ПР200-24.5.1.0
• Краткое руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект клеммных соединителей
• Кабель miniUSB

ПР200-24.5.1.0 — это надежное решение для построения автоматизированных систем управления с возможностью расширения и интеграции в промышленные сети. Устройство сочетает в себе простоту настройки, широкий функционал и высокую надежность, что делает его оптимальным выбором для различных задач автоматизации.
